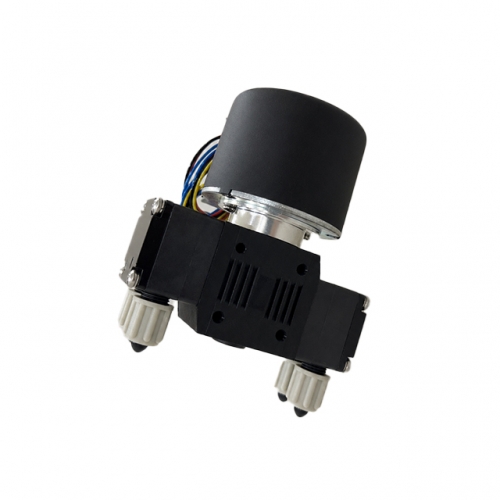

PWM 속도제어 액체기체 겸용 자흡식 다이아프램 더블 헤드 BLDC펌프 BWAP-5498D DC12/24V에어펌프 워터펌프 CNC 공작기계 MQL
  • PWM 속도제어 액체기체 겸용 자흡식 다이아프램 더블 헤드 BLDC펌프 BWAP-5498D DC12/24V에어펌프 워터펌프 CNC 공작기계 MQL

PWM 속도제어 액체기체 겸용 자흡식 다이아프램 더블 헤드 BLDC펌프 BWAP-5498D DC12/24V에어펌프 워터펌프 CNC 공작기계 MQL

워터에어겸용펌프
액체유량: 1.7LPM
기체유량: 각 0.4L/min
액체 최대 압력: 1BAR
기체 최대 압력: 각 0.045 MPa
진공도: 각 -30kpa
양정: 12m
흡정: 3m
소음: 55dB
공유
판매가
357,000원
모델명
BWAP-5498D
구매혜택
할인 : 적립 마일리지 :
배송비
0원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000036631
전압
구매안내







BLDC 워터에어 겸용펌프 CM-BAP-5498D


DC Brushless · Water·Air Dual Pump · 4-Wire Control
BWAP-5498D

BLDC 더블 헤드 워터에어 겸용 다이어프램 펌프

PPS 헤드·PTFE 다이어프램·FFKM 밸브의 내화학 구조, 0~5V 아날로그 속도 제어 + 피드백 출력 지원
🔵 BLDC 12V / 24V 🎛 0~5V 속도 제어 📡 속도 피드백 출력 🧪 PTFE·FFKM 내화학 재질 🔇 저소음 55 dB ⏱ 수명 8000h 💧 기체·액체 겸용
주요 특장점
🎛

아날로그 속도 제어

0~5V 입력으로 펌프 속도를 무단 조절. 정밀한 유량 제어가 필요한 시스템에 최적.

📡

속도 피드백 출력

옐로우 선을 통해 실시간 FG 속도 피드백 신호 출력. 폐루프 제어 시스템 구성 가능.

🧪

고내화학 재질 구성

PPS 헤드 / PTFE 다이어프램 / FFKM 밸브 조합으로 강산·강알칼리 유체에도 대응.

🌊

기체·액체 겸용

액체(최대 1.7 LPM) 및 가스(각 0.4 L/min) 이송 모두 가능한 다용도 다이어프램 구조.

🔇

저소음 55 dB

정숙 환경이 필요한 의료·분석 장비에도 적합한 저진동 설계.

⏱

8000시간 장수명

DC Brushless 모터 구조로 마모 없는 장수명 구동. 유지보수 부담을 최소화합니다.

🔀

더블 헤드 · 병렬 연결

2개의 배출구와 2개의 흡입구를 가진 더블 헤드 구조. 병렬 연결로 유량을 극대화할 수 있습니다.

워터에어 겸용 펌프 특장점
💧 Water & Air Dual-Use Pump
기체와 액체를 하나로—
정밀 유량 제어·내화학 올인원 펌프
BAP-5498D는 액체(1.7 LPM, 1 bar)와 기체(각 0.4 L/min, 0.045 MPa) 이송을 모두 처리하는 워터에어 겸용 다이어프램 펌프입니다. 0~5V 아날로그 속도 제어와 FG 피드백 출력을 지원하며, PPS·PTFE·FFKM 내화학 재질로 CNC 절삭유 이송 및 산업 분야에 폭넓게 적용됩니다.
1.7 LPM
액체 유량
0.4 L/m
가스 유량(각)
-30kPa
최대 진공도
8,000h
내구 수명
🎛 BAP-5498D 속도 제어·이송 제어 흐름
🎛
0~5V 제어 신호
아날로그 전압
블루 선 입력
→
🔵
BLDC 모터
DC 12V / 24V
브러시리스 구동
→
⚙️
다이어프램
기체·액체
압축·흡입 작동
→
💧
기체·액체 이송
절삭유·유체
정밀 펌핑 출력
→
📊
FG 신호 출력
회전수 피드백
폐루프 제어
💧
기체·액체 겸용 다이어프램 구조
하나의 펌프로 액체(1.7 LPM)와 기체(0.4 L/min) 이송을 모두 처리합니다. 다이어프램 방식으로 유체와 구동부가 분리되어 누액 위험이 없으며, 다양한 매체에 안정적으로 대응합니다.
워터에어 겸용 설계
⚙️
흡입구 양압 형성 구조
펌프 흡입구 측에 자연적인 양압이 형성되어 유체가 펌프 내부로 원활하게 공급됩니다. 펌프 구동에 유리하며 토출 측 저항이 크지 않습니다.
안정적 흡입 구조
🎛
0~5V 아날로그 정밀 속도 제어
블루 선(0~5V 아날로그)으로 유량과 속도를 무단 조절합니다. FG 출력으로 폐루프 피드백 제어가 가능하여 MCU·PLC와 손쉽게 연동됩니다.
정밀 제어 지원
🛡️
PTFE·FFKM 고내화학 재질
펌프 헤드 PPS, 다이어프램 PTFE, 밸브 FFKM 재질을 적용하여 부식성 기체·액체 환경에서도 안정적으로 동작합니다. CNC·분석·의료·화학 장비에 적합합니다.
고내화학성 재질
🔀
더블 헤드 구조 · 병렬 연결 가능
2개의 배출구와 2개의 흡입구를 갖춘 더블 헤드 펌프로, 병렬 연결을 통해 유량을 극대화할 수 있습니다. 단일 펌프로 이중 경로 이송이 필요한 시스템에 최적입니다.
더블 헤드 · 병렬 연결
주요 적용 분야
🔩 CNC·산업 분야 추천
🔧 적용 가능한 장비 유형
🔩
CNC 공작기계 MQL
미세윤활장치 절삭유 정밀 이송
🛢
절삭유 이송 시스템
산업용 절삭유·냉각수 공급 제어
🔬
분석·실험 장비
내화학 시약 이송, 가스 크로마토그래피
💉
의료·헬스케어 기기
혈액 분석기, 액체 시료 정량 이송
🏭
소형 산업 자동화
정밀 유량 제어, 내화학 유체 이송
🔩 CNC 공작기계 MQL 🛢 절삭유 이송 시스템 🧪 내화학 유체 이송 🔬 분석·실험 장비 🎛 정밀 유량 제어 시스템 💉 의료·헬스케어 기기 🏭 소형 산업 자동화
핵심 수치
액체 무부하 유량
1.7
LPM (병렬)
가스 유량 (각)
0.4
L/min
최대 수압
1
bar
최대 진공도
-30
kPa
양정
12
m
제품 수명
8,000
시간
인터페이스
🔌 4-Wire Control Interface
레드 (RED) 전원 양극 (+)
블랙 (BLACK) 전원 음극 (−)
블루 (BLUE) 0~5V 아날로그 속도 제어 입력
옐로우 (YELLOW) FG 신호 출력 (회전수 피드백)
🎛️ 아날로그 속도 제어 안내
블루 선에 0~5V 직류 전압을 인가하면 펌프 회전수와 유량을 단계적으로 제어할 수 있습니다.
옐로우 선의 FG 신호는 모터 회전 1회당 펄스를 출력하며, MCU·PLC와 연결하여 폐루프 피드백 제어 또는 이상 감지에 활용할 수 있습니다.
💡 속도 제어가 필요 없는 경우: 레드와 블루를 함께 전원(+)에 연결하고, 블랙을 전원(−)에 연결하며, 옐로우는 연결하지 않습니다.
전체 사양표
전기 모터 MotorBLDC
전압 Voltage
12V | 24V
옵션 선택 가능
적용 매체 Applicable medium기액 통용 (기체·액체 겸용)
헤드 구조 Head structure
더블 헤드 (흡입구 2개 · 배출구 2개)
병렬 연결 가능 · 유량 극대화
액체 무부하 유량 Free water flow1.7 LPM (병렬)
액체 최대 압력 Max water pressure1 bar
기체 무부하 유량 Free gas flow각 0.4 L/min
기체 최대 압력 Max gas pressure각 0.045 MPa
최대 진공도 Max vacuum각 -30 kPa
양정 Pressure head12 m
흡입 높이 Suction height3 m
소음 Noise55 dB
중량 Weight0.36 kg
무부하 수명 Life8,000 h
외형 치수 Size98 × 89.6 × 59 mm
재질 Material
펌프 헤드 : PPS
다이어프램 : PTFE
밸브 : FFKM
속도 제어 Speed control
0~5V 아날로그 전압 제어
블루 선 입력 신호
FG 신호 출력 FG signal output
회전수 피드백 펄스 출력 옐로우 선
사용 주위 온도 Ambient temperature5 ~ 40 ℃
유체 온도 Fluid temperature10 ~ 60 ℃
사용 시 참고 사항
• 사용 주위 온도 범위는 5 ~ 40 ℃이며, 결빙 환경에서의 사용은 피해 주세요.
• 유체 온도는 10 ~ 60 ℃ 범위 내에서 사용하십시오.
• 속도 제어 입력(블루선)은 0 ~ 5V 아날로그 신호이며, 5V 초과 시 손상될 수 있습니다.
• PTFE·FFKM 재질은 높은 내화학성을 제공하나, 사용 전 해당 유체에 대한 적합 여부를 반드시 확인하세요.
• 펌프 흡입구에는 30µm 이상의 여과 정밀도를 갖는 필터를 연결해야 합니다.
• 베이스 하단의 나사홀을 이용하여 제품을 고정하여 설치하십시오.
• 기타 설치 방법에 대해서는 기술지원팀에 문의하시기 바랍니다.
• 본 제품의 일부 부품은 플라스틱 금형을 통해 제작되므로 사이즈상 오차가 존재하는 점 참고 부탁드립니다.
