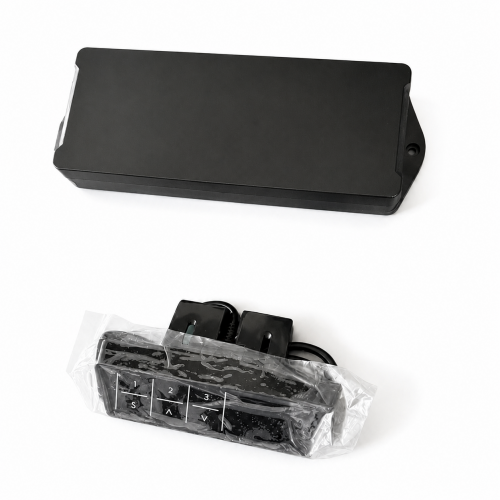

2축제어 3축제어 리프팅 LFM215시리즈 전용 유선 제어기 컨트롤러 DMC-107 전동실린더 최대3축 동기제어 가능
  • 2축제어 3축제어 리프팅 LFM215시리즈 전용 유선 제어기 컨트롤러 DMC-107 전동실린더 최대3축 동기제어 가능

2축제어 3축제어 리프팅 LFM215시리즈 전용 유선 제어기 컨트롤러 DMC-107 전동실린더 최대3축 동기제어 가능

"3대 전동실린저 동시 제어
최소/최대 높이 설정
메모리 4구
잠금 설정
타이머 설정
충돌감지"
공유
판매가
179,000원
모델명
DMC-107
구매혜택
할인 : 적립 마일리지 :
배송비
0원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000036629
제어 수량
구매안내 높이 조절 책상 컨트롤러 스위치 DMC-107
Height Adjustable Desk · Controller Switch · LFM215 Series
DMC-107
3단 메모리 · 높이 제한 설정 · 충돌 감지 · 타이머 · 자동 테스트 지원 컨트롤러
🔩 홀센서 타입 리프팅 컬럼 전동실린더 LFM215 시리즈 전용 컨트롤러
💾 메모리 3구 📏 높이 제한 설정 🛡 충돌 감지 ⏱ 타이머 기능 🔒 잠금 기능 🔧 자동 테스트 ⚙️ 3대 동시 제어
주요 특장점
💾

3단 메모리 높이 저장

1~3 버튼에 원하는 높이를 저장하고, 버튼 한 번으로 자동 이동합니다.

📏

높이 제한 설정

상판의 최고·최저 높이를 별도로 설정해 사용 범위를 안전하게 제한합니다.

🛡

충돌 감지 기능

상·하 이동 중 충돌 감지 감도를 0~8단계로 세밀하게 조절할 수 있습니다.

⏱

타이머 기능

최대 2시간, 0.5시간 단위로 타이머 설정. 설정 시간 도달 시 부저로 알림합니다.

🔒

잠금 / 잠금 해제

S + UP 버튼 5초로 잠금 활성화. S + DOWN 버튼 5초로 잠금 해제합니다.

🔧

자동 테스트 기능

2분 동작 + 18분 대기 반복 테스트 모드. S1~S2 구간을 자동으로 반복 이동합니다.

⚙️

3대 동시 제어

리프팅 컬럼 전동실린더 최대 3대를 동시에 제어할 수 있습니다.

버튼 기능 안내
△
상승
누르는 동안 상판이 상승. 최고 높이 도달 시 자동 정지합니다.
▽
하강 / 초기화
누르는 동안 상판이 하강. 길게 누르면 초기화 모드로 진입합니다.
S
저장 / 설정
메모리 저장 모드 진입. 5초 길게 누르면 내부 파라미터 설정으로 진입합니다.
1
메모리 1
저장된 높이 1번으로 이동. S 버튼 후 누르면 현재 높이 저장.
2
메모리 2
저장된 높이 2번으로 이동. S 버튼 후 누르면 현재 높이 저장.
3
메모리 3
저장된 높이 3번으로 이동. S 버튼 후 누르면 현재 높이 저장.
1+3
타이머 설정
동시에 누르면 타이머 설정 모드 진입. △/▽으로 시간 조절합니다.
△+▽+S
자동 테스트
2초 동시 누르면 자동 테스트 모드 진입. 동일하게 누르면 종료합니다.
주요 동작 절차
1
초기화 (리셋)
시스템 이상 또는 화면에 "RST" 표시 시 초기화가 필요합니다.
"▽" 버튼을 길게 눌러 상판이 최하단에 도달한 후 손을 뗍니다.
이후 다시 "▽" 버튼을 5초간 길게 누르면 자동 초기화 모드로 진입합니다.
버튼에서 손을 떼면 초기화가 종료되며, 완료 시 부저음이 울립니다.
2
메모리 위치 저장
원하는 높이로 상판을 이동한 후 "S" 버튼을 누르면 표시창에 "S-"가 표시되고 "-"가 점멸합니다.
이후 "1~3" 버튼 중 하나를 눌러 현재 위치를 해당 메모리 번호에 저장합니다.
자동 모드(S-6=1): 저장 버튼 1회 누르면 해당 위치까지 자동 이동. 이동 중 아무 버튼이나 누르면 정지합니다.
수동 모드(S-6=0): 저장 버튼을 누르고 있는 동안만 이동. 버튼에서 손을 떼면 정지합니다.
3
높이 제한 설정
설정하려는 높이로 상판을 이동한 후 "△" + "▽" 버튼을 동시에 5초간 누릅니다.
부저음이 울리면 제한 높이 설정이 완료됩니다.
· 상단 위치: 최고 높이 제한 설정
· 하단 위치: 최저 높이 제한 설정
해제 방법 ① 시스템 초기화 시 자동 해제
해제 방법 ② 최고점 또는 최저점 이동 후 "△" + "▽" 5초 동시 누름 → 부저음으로 해제 확인
4
잠금 설정 / 해제
잠금: "S" + "△" 버튼을 동시에 5초간 누르면 표시창에 "Loc"가 표시되며 잠금 상태가 됩니다.
잠금 상태에서는 모든 조작이 불가능합니다.
잠금 해제: "S" + "▽" 버튼을 동시에 5초간 누르면 "Loc" 표시가 사라지고 정상 작동합니다.
5
타이머 설정
"1" + "3" 버튼을 동시에 누르면 표시창에 "x.xh"가 표시되며 타이머 설정 모드로 진입합니다.
"△" 또는 "▽" 버튼으로 시간을 조절합니다. (0.5시간 단위, 최대 2시간)
타이머 활성화 중 표시창의 소수점이 점멸하며, 설정 시간 도달 시 부저가 5회 울린 후 자동 정지합니다.
6
내부 파라미터 설정 진입
"S" 버튼을 5초간 길게 누르면 설정 메뉴로 진입합니다.
표시창에 "S-x"가 표시되며 "x" 값이 점멸합니다.
"S" 버튼으로 항목을 전환하고, "△" / "▽" 버튼으로 값을 변경합니다.
설정 완료 후 "S" 버튼을 눌러 운전 화면으로 복귀합니다.
7
자동 테스트 모드
"△" + "▽" + "S" 버튼을 동시에 2초간 누르면 자동 테스트 모드에 진입합니다.
표시창의 소수점이 모두 점등되면 진입 성공입니다.
시스템은 S1~S2 구간을 2분간 반복 동작 후 18분간 정지를 반복합니다.
종료 시 동일하게 "△" + "▽" + "S" 버튼을 2초간 누릅니다.
8
강제 초기화 (전체 설정 복원)
모든 설정값을 초기 상태로 복원해야 할 경우,
"△" + "▽" 버튼을 동시에 10초간 누르면 부저음이 울리며 강제 초기화가 진행됩니다.
내부 파라미터 설정 항목 (S-x)
항목 설정값 설명
S-1 0 / 1 0 = 미터(cm) 표시  |  1 = 인치(inch) 표시
S-2 0 ~ 8 충돌 감지 감도 설정 — 0: OFF / 1: 최소 감도 / 8: 최고 감도
S-3 0 ~ 8 상향 전류 과부하 감도 설정 — 0: OFF / 1: 최소 감도 / 8: 최고 감도
S-4 0 ~ 8 하향 전류 과부하 감도 설정 — 0: OFF / 1: 최소 감도 / 8: 최고 감도
S-5 단위: cm 상판 높이 설치값 설정
S-6 0 / 1 0 = 저장 버튼을 누르고 있는 동안만 이동 (수동)
1 = 저장 버튼 1회 누름 시 저장 위치까지 자동 이동 (자동)
S-7 0 / 1 0 = 2분 동작 후 18분 대기 기능 OFF
1 = 기능 ON
S-8 0 ~ 8 좌우 높이 오차 보정 감도 설정
0: OFF / 1~8: 기울기 보정 감도 0.5°~4° 설정
오류 / 경고 코드
코드 내용 조치 방법

E01메인 전원 전압 45V 초과메인 전원 확인
E02좌우 높이 편차 1cm 초과초기화 재실행
E04핸드셋 연결 오류핸드셋 배선 확인
E05과열 보호버튼 해제 후 재동작
E06메인 전원 저전압 보호 (<20V)전원 교체 또는 전원 배선 확인
E07동작 중 저전압 보호 (<20V)전원 재인가
E08책상 기울기 과다초기화 재실행
HOT과열 보호 또는 18분 연속 동작 후 2분 이상 사용온도 하강 또는 시스템 휴식 후 재사용
E11모터 1 미연결연결 상태 확인
E12모터 1 전류 샘플링 채널 오류컨트롤러 교체
E13모터 1 단선 또는 홀센서 단선모터 배선 확인
E14모터 1 홀센서 오류 또는 홀 배선 단선홀 신호 및 배선 확인
E15모터 1 내부 단락모터 교체
E16모터 1 걸림초기화 재실행
E17모터 1 동작 방향 오류모터 배선 또는 홀 배선 조정
E18모터 1 과부하부하 감소
E21모터 2 미연결연결 상태 확인
E22모터 2 전류 샘플링 채널 오류컨트롤러 교체
E23모터 2 단선 또는 홀센서 단선모터 배선 확인
E24모터 2 홀센서 오류 또는 홀 배선 단선홀 신호 및 배선 확인
E25모터 2 내부 단락모터 교체
E26모터 2 걸림초기화 재실행
E27모터 2 동작 방향 오류모터 배선 또는 홀 배선 조정
E28모터 2 과부하부하 감소
E40직렬 제어기 배선 오류연결 상태 확인
E41직렬 신호 오류연결 상태 확인 또는 컨트롤러 교체
E42저장 장치 오류컨트롤러 교체
E43과열 센서 오류컨트롤러 교체
📌 초기화 주의사항
초기화 도중 문제가 발생할 경우 언제든지 "DOWN" 버튼을 놓으면 동작이 정지하며 초기화가 중단됩니다.
초기화가 완료되지 않으면 다른 기능을 사용할 수 없으므로 반드시 재실행해야 합니다.
초기화 완료 후에는 높이 제한 설정이 자동으로 해제됩니다.
※ 자동 테스트 기능은 특정 컨트롤러에서만 지원됩니다. S-7 파라미터가 ON(1)으로 설정된 경우에 활성화됩니다.
※ 좌우 높이 오차 보정(S-8)은 컨트롤러에 기울기 보정 기능이 탑재된 경우에만 적용됩니다.

호환 전동실린더 홀센서 타입

본 컨트롤러는 최대 3대의 리프팅 전동실린더에 대한 동시 제어를 지원합니다.

6대의 리프팅 전동실린더를 동시 제어할 경우에는 컨트롤러 2대를 직렬로 연결하여 사용해야 합니다.

해당 시리즈는 LFM215시리즈와 함께 사용하는 전용 제품입니다.

단독 구매를 원하시는 경우에는 호환성 확인을 위해 기존에 사용 중인 LFM215의 모델명을 공유해 주시기 바랍니다.
