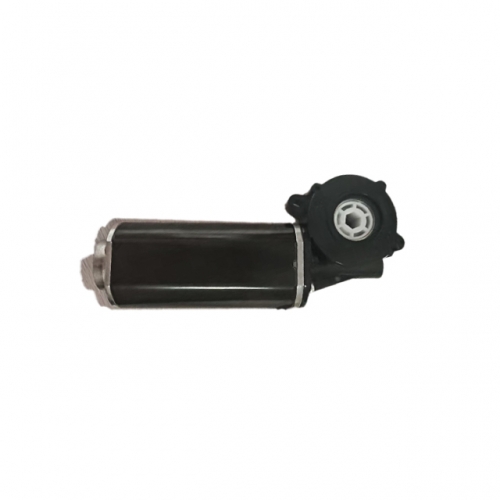

소형DC 웜기어모터 엔코더장착형 WGM62-98E DC24V 6PPR 15PPR
  • 소형DC 웜기어모터 엔코더장착형 WGM62-98E DC24V 6PPR 15PPR

소형DC 웜기어모터 엔코더장착형 WGM62-98E DC24V 6PPR 15PPR

전압:24V
출력: 94W
무부하 속도: 134rpm
부하 속도: 99rpm
토크: 4.93Nm
부하 전류: 4A
공유
판매가
140,000원
모델명
WGM62-98E
구매혜택
할인 : 적립 마일리지 :
배송비
3,500원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000036121
분해능
구매안내

자잠(Self-locking) 사양 검토 가능

웜감속기의 자잠 성립 여부는 감속비만으로 정해지지 않습니다. 리드각·마찰 조건·기어 가공 방식이 함께 작용하며, 감속비를 올려도 자잠이 성립하지 않는 경우가 있습니다. 모터뱅크는 사용 조건에 맞춰 검토 후 사양을 제안합니다. 유격을 함께 줄여야 하는 경우 기어 사출 방식으로 대응 가능하며, 사양 변경 제작 시 최소 주문수량(MOQ)이 발생할 수 있습니다.

제작 사례 보기 →  |  사양 검토 문의 →

웜기어드모터 WGM62-98E
Worm Geared Motor
WGM62-98E

웜기어드모터

고토크 저속 출력, 자기제동 구조의 산업용 웜기어 감속 모터
⚡ 24V DC 🔩 토크 4.93 Nm 🔄 99 r/min 💡 94W 정격 ↩️ CW 회전 🔧 웜기어 감속
주요 특장점
⚡

24V DC 구동

저전압 DC 24V 구동으로 배터리·전원 시스템에 유연하게 통합 가능합니다.

🔩

고토크 4.93 Nm

온로드 기준 4.93 Nm의 강력한 출력 토크로 중부하 구동 환경에 적합합니다.

🐢

저속 정밀 제어

무부하 124 r/min, 온로드 99 r/min의 안정적인 저속 출력으로 정밀 위치 제어에 최적.

🔒

웜기어 자기제동

웜기어 구조 특성상 역구동이 불가하여 별도 브레이크 없이도 위치 유지가 가능합니다.

↩️

CW 회전 방향

시계 방향(CW) 고정 출력. 시스템 설계 시 방향성 있는 구동 메커니즘 적용에 유리합니다.

🏭

산업용 내구 설계

정격 출력 94W, 온로드 전류 4.0A MAX의 안정적인 연속 운전을 지원합니다.

핵심 수치
동작 전압
24
V DC
출력 토크
4.93
Nm
부하 속도
99
r/min ±10%
정격 출력
94
W
부하 전류
4.0
A MAX +10%
무부하 속도
124
r/min ±10%
부하 조건별 사양
🔵 AT FREE LOAD · 무부하
무부하 동작 조건
전류 CURRENT1.0 A +10% MAX
속도 SPEED124 r/min ±10%
🟡 ON-LOAD · 부하
부하 동작 조건
토크 TORQUE4.93 Nm
전류 CURRENT4.0 A +10% MAX
속도 SPEED99 r/min ±10%
전체 사양표 Specifications
동작 전압 Operating Voltage24 V
무부하 전류 Free Load Current1.0 A +10% MAX
무부하 속도 Free Load Speed124 ±10% r/min
부하 토크 Free Load Torque4.93 N.m
부하 전류 On-Load Current4.0 A +10% MAX
부하 속도 On-Load Speed
99 ±10% r/min
정격 출력 Rated Power94 W
회전 방향 Rotation DirectionCW (시계 방향)
주요 적용 분야
🏭 산업용 컨베이어 🚪 자동문·셔터 구동 🤖 자동화 기계 장치 🔧 공작 기계 이송 🌀 믹서·교반기 📦 포장·물류 설비 🚗 AGV·무인 반송 💆 의료·재활 기기
결선도 — DC Motor Wiring / Connector Pin Layout
결선도 (Wiring Diagram)
DC MOTOR · 6-PIN
⚠️
DC 모터 극성 주의: 모터 전원+(BLACK)과 모터 전원-(BLUE) 위치는 서로 교체 가능합니다.
⚡ Motor Wiring
DC · 6-PIN
ColorWire DefinitionNote
Motor Power
BLACK Motor PWR + ⇄ 위치 교체 가능
BLUE Motor PWR − ⇄ 위치 교체 가능
Hall Sensor
WHITE Hall Sensor 1 —
GREEN Hall Sensor 2 —
BLACK Hall GND —
RED Hall +5V —
Connector Pin Layout
K — Direction
View from mating face
6-PIN CONNECTOR
⇄ SWAP
BLACK
PWR+
⇄ SWAP
BLUE
PWR−
WHITE
Hall1
GREEN
Hall2
BLACK
H-GND
RED
+5V
PIN MAP
ROW 1 (Top)
BLACK → Motor PWR + ⇄
BLUE  → Motor PWR − ⇄
WHITE → Hall Sensor 1
ROW 2 (Bottom)
GREEN → Hall Sensor 2
BLACK → Hall GND
RED   → Hall +5V
⇄ = 회전 방향에 따라
BLACK ↔ BLUE 교체 가능
📐 엔코더 분해능 (모터축 기준)
· 6 PPR 옵션
* 모터축 1회전당 6펄스 출력
* Hall 센서 3개 기반의 6-step 신호 (전기각 1주기당 6상태 변화)
· 15 PPR 옵션
* 모터축 1회전당 15펄스 출력
* 내부 신호 처리(보간/분주 설계)에 의해 6PPR 대비 더 높은 분해능 제공
사용 시 주의사항
동작 전압은 반드시 DC 24V를 사용하십시오. 규정 전압 초과 시 모터 소손의 원인이 됩니다.
온로드 전류는 4.0A +10% MAX이며, 과부하 시 과전류 보호 회로를 반드시 적용하십시오.
웜기어 특성상 역구동(Back-drive)이 불가합니다. 역방향 외력이 지속적으로 인가되는 환경에서는 사전 검토가 필요합니다.
회전 방향은 CW(시계 방향) 고정입니다. 역방향 회전이 필요한 경우 별도 모델을 문의하십시오.
참고 사항
📌
본 사양서의 수치는 상온(25℃) 기준 측정값이며, 주위 온도 및 부하 조건에 따라 실제 성능이 달라질 수 있습니다. 자세한 기술 지원은 고객센터에 문의 바랍니다.
