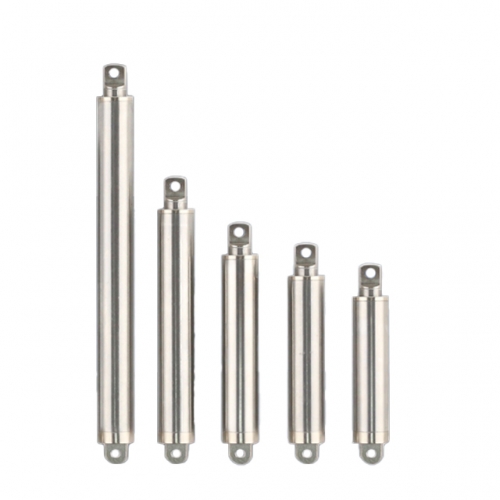

16파이 소형리니어액츄에이터 LM1610 DC12V 24V 20N/80N/200N
  • 16파이 소형리니어액츄에이터 LM1610 DC12V 24V 20N/80N/200N
  • 16파이 소형리니어액츄에이터 LM1610 DC12V 24V 20N/80N/200N
  • 16파이 소형리니어액츄에이터 LM1610 DC12V 24V 20N/80N/200N

16파이 소형리니어액츄에이터 LM1610 DC12V 24V 20N/80N/200N

정격전압:12V/24V
추력: 20N/80N/200N
무부하 속도: 3/8/25mm/s
부하 속도: 1.5/5/18mm/s
스트로크: 10,20,30,50,100mm
보호등급: IP65
재질: 304 스테인리스+알루미늄
Built-in 내장형
듀티 사이클: 10%
공유
판매가
148,000원
모델명
LM1610
구매혜택
할인 : 적립 마일리지 :
배송비
3,500원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000036115
전압/ PWM기능
무부하 속도
스트로크
구매안내


LM1610 | 소형 전동 리니어 액추에이터
Linear Actuator · DC 12V / 24V · Compact Series
LM1610
소형 전동 리니어 액추에이터 — 20N / 80N / 200N
⚡ DC 12V / 24V 🔩 최대 추력 200N 📏 스트로크 10 ~ 100 mm 🏗 304 스테인리스 + 알루미늄 🔐 Self-locking >300N ⭕ 외경 16 mm 🔇 소음 ≤50 dB 🛡 IP65
주요 특장점
⚡
DC12V / DC24V 호환
12V·24V 두 전압 모두 지원. 다양한 시스템 환경에 유연하게 적용 가능합니다.
🔩
3가지 추력 라인업
20N·80N·200N 세 가지 추력 모델로 용도에 맞는 최적의 제품 선택이 가능합니다.
📏
다양한 스트로크
10 / 20 / 30 / 50 / 100 mm 표준 스트로크 제공. 맞춤 제작도 가능합니다.
🏗
고강도 내식성 소재
304 스테인리스 + 알루미늄 합금 구조로 내구성과 경량화를 동시에 실현합니다.
🛡
자동 과전류 보호
종단 위치 도달 시 자동 정지. 과전류 보호 회로 내장으로 모터 손상을 방지합니다.
🔧
소형 경량 설계
컴팩트한 바디로 협소한 공간에도 손쉽게 설치 가능. DIY·산업 기기 모두 적합합니다.
💪
외경 16mm, 최대 200N 고추력
외경 단 16mm의 슬림한 바디에도 불구하고, 20N · 80N · 200N의 강력한 추력을 발휘합니다. 협소한 공간에서도 높은 출력이 요구되는 곳에 최적입니다.
핵심 사양
정격 전압
12/24V DC
최대 추력
200N
스트로크 범위
10~100mm
무부하 최대 속도
25mm/s (20N)
재질
SUS304 + 알루미늄
Self-locking
>300N
외경
16mm
소음
≤50dB
보호 등급
IP65방진·방수
모델별 사양 — LM1610 표준형
20N
경량 고속
전압 12 / 24V
추력 20N
무부하 속도 25 mm/s
부하 속도 18 mm/s
보호 전류 0.64A·12V / 0.32A·24V
80N
범용
전압 12 / 24V
추력 80N
무부하 속도 8 mm/s
부하 속도 5 mm/s
보호 전류 0.64A·12V / 0.32A·24V
200N
고추력
전압 12 / 24V
추력 200N
무부하 속도 3 mm/s
부하 속도 1.5 mm/s
보호 전류 0.64A·12V / 0.32A·24V
기술 사양 (Technical Parameters)
항목 내용
제품명소형 전동 리니어 액추에이터
재질304 스테인리스 + 알루미늄 합금
Self-locking> 300N
스트로크10 / 20 / 30 / 50 / 100 mm
정격 전압DC 12V / DC 24V
보호 전류0.64A - 12V / 0.32A - 24V
동작 방식전동 리드스크류 구동 방식
리미트 보호동작 중 과부하 발생 시 / 최대 신장 시 / 완전 수축 시 (자동 전원 차단)
듀티 사이클약 10% (장시간 연속 왕복 운전 비권장)
외경16 mm
소음≤ 50 dB
보호 등급IP65 (방진·방수)
사양별 속도 비교
전압V 추력N 무부하 속도mm/s 부하 속도mm/s
12 / 24V 20 25 18
12 / 24V 80 8 5
12 / 24V 200 3 1.5
적용 분야
🤖
로봇·자동화
관절·그리퍼 구동
🪟
창문·도어
자동 개폐 시스템
🏠
스마트홈
가구·가전 자동화
🌱
스마트팜
환기·개폐 제어
🔬
의료·분석
정밀 위치 이송
🖨️
산업 장비
이송·승강 구동
🚗
차량·모빌리티
시트·액추에이터
⚙️
DIY / 메이커
프로젝트·프로토타입
💧
밸브·펌프
유체 차단·개폐
📡
카메라·센서
팬틸트 포지셔닝
배선 가이드
⚡ 전원 단자 배선
+ (양극)
DC 12V 또는 24V 양극 연결
– (음극)
GND / 음극 연결
⚠ 극성 반전 시 액추에이터 방향이 반대로 동작합니다. 연결 전 극성 확인 필수.
🔄 방향 제어
전진 (확장)
+극 → 모터 양극 연결
후진 (수축)
극성 반전으로 방향 전환
모터 드라이버(H-Bridge) 또는 방향 전환 릴레이를 사용하여 제어하세요.
설치 가이드
📐
설치 방향
수평·수직·경사 설치 모두 가능. 부하 방향과 스트로크 방향을 일치시켜 설치하세요.
⚡
전원 용량
전원 공급 용량은 보호 전류(12V: 0.64A / 24V: 0.32A) 이상으로 선정하세요.
🔌
극성 확인
전원 인가 전 반드시 +/– 극성을 확인하세요. 역극성 연결 시 모터 손상 위험이 있습니다.
🔒
기구 고정
전·후단 마운팅 홀을 볼트로 확실히 고정하세요. 유격이 있으면 소음·진동의 원인이 됩니다.
📏
스트로크 여유
내장 리미트 스위치로 자동 정지되므로 별도 외부 스톱퍼 없이도 안전하게 사용할 수 있습니다.
⏱
듀티 사이클
약 10% 듀티 사이클로 사용하세요. 장시간 연속 왕복 운전은 모터 과열 원인이 됩니다.
사용 시 주의사항
⚡
정격 전압 준수
DC 12V 또는 24V 정격 전압 범위 내에서 사용하세요. 과전압 인가 시 모터 소손 및 제품 파손의 원인이 됩니다.
📊
듀티 사이클 준수
종단 위치에서는 자동 정지하며, 약 10%의 듀티 사이클로 동작합니다. 장시간 연속 왕복 운전은 권장하지 않습니다.
🔍
참고 데이터
위 데이터는 실험값으로 참고용이며, 실제 사용 환경에 따라 차이가 있을 수 있습니다.
