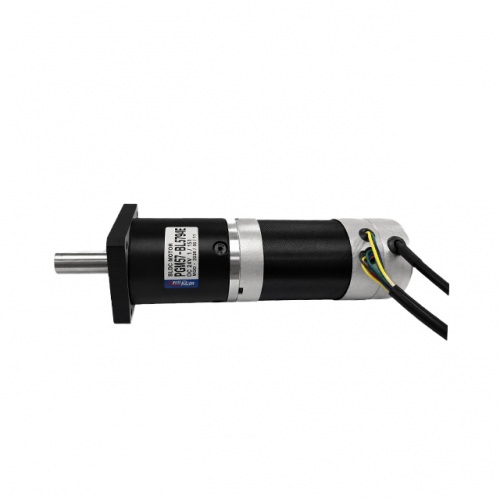

57파이 유성감속기어 BLDC모터 PGM57-BL5774E DC24V 1000PPR 엔코더 장착형
  • 57파이 유성감속기어 BLDC모터 PGM57-BL5774E DC24V 1000PPR 엔코더 장착형

57파이 유성감속기어 BLDC모터 PGM57-BL5774E DC24V 1000PPR 엔코더 장착형

전압: 24V
감속비: 3.6~151
정격 토크: 6.3-265.8kgf·cm
정격 속도: 20~833rpm
무부하 전류: 600mA
정격 전류: 4000mA
공유
판매가
210,000원
모델명
PGM57-BL5774E
구매혜택
할인 : 적립 마일리지 :
배송비
0원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000036106
감속비
구매안내 PGM57-BL5774E — 유성기어드 BLDC 모터 74W (엔코더 장착형)
⚙️ PLANETARY GEAR ⚡ BLDC MOTOR 📐 Φ57MM 🔋 24V
Model · PGM57-BL5774E
57각 유성감속기어 BLDC 모터 (엔코더 장착형)
Φ57mm 유성감속기어 내장 BLDC 모터 — 감속비 1:3.6 ~ 1:151
⚡ 24V DC 🔵 BLDC 📐 Φ57mm 유성감속기어 ⚙️ 감속비 14종 💪 최대 토크 265.8 kgf·cm 🔄 모터 무부하 4000 rpm 📏 길이 42.1 / 57.1 / 72.1 mm
주요 특장점
⚙️
14종 감속비 라인업
1:3.6부터 1:151까지 14가지 감속비로 속도와 토크를 폭넓게 선택할 수 있습니다.
💪
고토크 출력
감속비 1:151 기준 정격 토크 265.8 kgf·cm의 높은 출력으로 고부하 애플리케이션에 적합합니다.
⚡
24V 단일 전압
24V 단일 전압으로 구동되어 산업용 DC 시스템에 간단하게 통합할 수 있습니다.
🔄
모터 4000 rpm 고속
모터 무부하 회전수 4,000rpm으로 감속 후에도 안정적인 출력 특성을 유지합니다.
🛡️
안정적인 전류 특성
무부하 전류 600mA, 정격 전류 4,000mA로 전 감속비에 걸쳐 균일한 전류 특성을 제공합니다.
핵심 수치
정격 전압
24
V DC
모터 회전수
4,000
rpm
무부하 전류
600
mA
정격 전류
4,000
mA
스톨 전류
20,000
mA
감속비 종류
14
종
전체 사양표
감속비 감속기 모터
정격 토크 스톨 토크 무부하 속도 정격 속도 무부하 전류 정격 전류 스톨 전류 길이 L 정격 전압 무부하 속도
kgf·cm kgf·cm rpm rpm mA mA mA mm V rpm
1:3.6 6.3 25.9 1111 833 600 4000 20000 42.1 24 4000
1:4.25 7.5 30.6 941 705 600 4000 20000 24 4000
1:5.33 9.4 38.4 750 563 600 4000 20000 24 4000
1:13 22.9 93.6 307 230 600 4000 20000 57.1 24 4000
1:15 26.4 108 266 200 600 4000 20000 24 4000
1:18 31.7 129.6 222 166 600 4000 20000 24 4000
1:23 40.5 165.6 174 130 600 4000 20000 24 4000
1:28 49.3 201.6 143 107 600 4000 20000 24 4000
1:47 82.7 338 85 63 600 4000 20000 72.1 24 4000
1:55 96.8 396 73 54 600 4000 20000 24 4000
1:65 114.4 468 61 46 600 4000 20000 24 4000
1:77 135.5 ／ 52 39 600 4000 20000 24 4000
1:81 142.6 ／ 49 37 600 4000 20000 24 4000
1:96 169 ／ 41 31 600 4000 20000 24 4000
1:121 213 ／ 33 24 600 4000 20000 24 4000
1:151 265.8 ／ 26 20 600 4000 20000 24 4000
감속기 박스 길이 (L)
감속기 길이 L (mm) 해당 감속비
42.1 1:3.6 / 1:4.25 / 1:5.33
57.1 1:13 / 1:15 / 1:18 / 1:23 / 1:28
72.1 1:47 / 1:55 / 1:65 / 1:77 / 1:81 / 1:96 / 1:121 / 1:151
결선도 — Motor Wiring / Connector Pin Layout
결선도 (Motor Wiring Diagram)
⚡ Motor Wiring
BLDC · 8-PIN
ColorWire Definition
Phase Wires
YELLOW（굵은 선） U
GREEN（굵은 선） V
BLUE（굵은 선） W
Power
RED VCC
BLACK GND
Hall Sensor
YELLOW（얇은 선） Hu
GREEN（얇은 선） Hv
BLUE（얇은 선） Hw
Connector Pin Layout
K — Direction
View from mating face
8-PIN CONNECTOR
BLACK
GND
BLUE
W
GREEN
V
YELLOW
U
RED
VCC
BLUE
Hw
GREEN
Hv
YELLOW
Hu
PIN MAP
ROW 1 (Top)
BLACK → GND
BLUE  → W
GREEN → V
YELLOW→ U
ROW 2 (Bottom)
RED   → VCC
BLUE  → Hw
GREEN → Hv
YELLOW→ Hu







엔코더를 직접 제어보드로 연결 시

엔코더를 직접 드라이버로 연결 시
