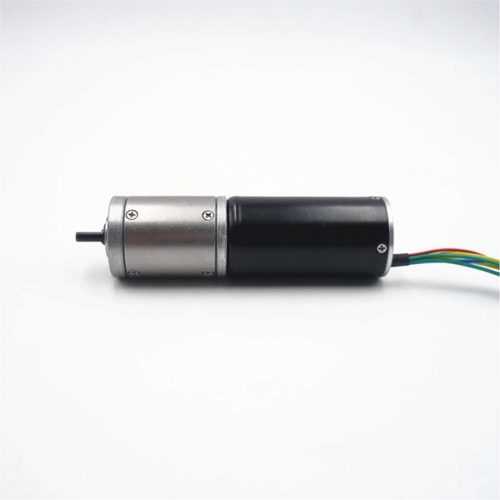

32파이 유성감속기어 BLDC모터 PGM32-BL3262 DC24V 홀센서타입
  • 32파이 유성감속기어 BLDC모터 PGM32-BL3262 DC24V 홀센서타입

32파이 유성감속기어 BLDC모터 PGM32-BL3262 DC24V 홀센서타입

전압: 24V
감속비: 3.7~139
정격 속도: 25~932rpm
정격 토크: 1.5-55.6Kg.츠
정격 전류: 1255mA
무부하 전류: 500mA
스톨 전류: 4000mA
공유
정가
143,000원
판매가
114,400원
모델명
PGM32-BL3262
구매혜택
할인 : 적립 마일리지 :
배송비
3,500원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000036088
감속비
구매안내


Planetary Gear · BLDC Motor · 32mm · 24V
32파이 유성감속기어 BLDC 모터

Φ32mm 유성감속기어 내장 BLDC 모터 — 감속비 1:3.7 ~ 1:139

⚡ 24V DC 🔵 BLDC 📐 Φ32mm 유성감속기어 ⚙️ 감속비 9종 🔩 최대 토크 55.6 kgf·cm 🔄 모터 무부하 5000 rpm 📏 길이 30.9 / 37.5 / 44.1 mm
주요 특장점
⚙️

9종 감속비 라인업

1:3.7부터 1:139까지 9가지 감속비로 속도와 토크를 폭넓게 선택할 수 있습니다.

🔩

고토크 출력

감속비 1:139 기준 정격 토크 55.6 kgf·cm의 높은 출력으로 고부하 애플리케이션에 적합합니다.

⚡

24V 단일 전압

24V 단일 전압으로 구동되어 산업용 DC 시스템에 간단하게 통합할 수 있습니다.

🔄

모터 5000 rpm 고속

모터 무부하 회전수 5,000rpm으로 감속 후에도 안정적인 출력 특성을 유지합니다.

🛡

안정적인 전류 특성

무부하 전류 500mA, 정격 전류 1,255mA로 전 감속비에 걸쳐 균일한 전류 특성을 제공합니다.

핵심 수치
정격 전압
24
V DC
모터 회전수
5000
rpm
무부하 전류
500
mA
정격 전류
1,255
mA
스톨 전류
4,000
mA
감속비 종류
9
종
전체 사양표
감속기 모터
감속비 정격 토크kgf·cm 스톨 토크kgf·cm 무부하 속도rpm 정격 속도rpm 무부하 전류mA 정격 전류mA 스톨 전류mA 감속기어박스
길이Lmm		 정격 전압V 무부하 속도rpm
1 : 3.7 1.54.71351932 50012554000 30.9 245000
1 : 5.2 2.16.7962663 50012554000 245000
1 : 14 5.617.9357246 50012554000 37.5 245000
1 : 19 7.624.3263182 50012554000 245000
1 : 27 10.834.6185128 50012554000 245000
1 : 51 20.465.39868 50012554000 245000
1 : 71 28.4—7049 50012554000 44.1 245000
1 : 100 40—5035 50012554000 245000
1 : 139 55.6—3625 50012554000 245000
결선도 — Motor Wiring / Connector Pin Layout
결선도 — Motor Wiring / Connector Pin Layout
결선도 (Motor Wiring Diagram)
⚡ Motor Wiring
BLDC · 8-PIN
ColorWire Definition
Phase Wires
YELLOW（굵은 선） U
GREEN（굵은 선） V
BLUE（굵은 선） W
Power
RED VCC
BLACK GND
Hall Sensor
YELLOW（얇은 선） Hu
GREEN（얇은 선） Hv
BLUE（얇은 선） Hw
Connector Pin Layout
K — Direction
View from mating face
8-PIN CONNECTOR
BLACK
GND
BLUE
W
GREEN
V
YELLOW
U
RED
VCC
BLUE
Hw
GREEN
Hv
YELLOW
Hu
PIN MAP
ROW 1 (Top)
BLACK → GND
BLUE  → W
GREEN → V
YELLOW→ U
ROW 2 (Bottom)
RED   → VCC
BLUE  → Hw
GREEN → Hv
YELLOW→ Hu
