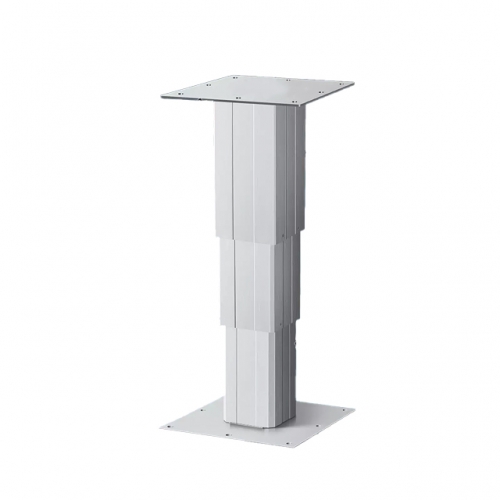

리프터 전동 실린더 푸시 로드 LFM290-24 DC24V 1200N 4mm/s 8mm/s
  • 리프터 전동 실린더 푸시 로드 LFM290-24 DC24V 1200N 4mm/s 8mm/s

리프터 전동 실린더 푸시 로드 LFM290-24 DC24V 1200N 4mm/s 8mm/s

정격전압:24V
추력: 800N/1200N
무부하 속도: 4, 8mm/s
스트로크: 280, 360, 440mm
보호등급: IP70
재질: 알루미늄
Built-in 내장형
공유
판매가
345,000원
모델명
LFM290-24
구매혜택
할인 : 적립 마일리지 :
배송비
0원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000036062
기능추가&기본길이
무부하 속도
스트로크
구매안내


Linear Actuator · DC 12V / 24V · Encoder
LFM290 Series

DC 리미트 Built-in 내장형 리니어 액추에이터

⚡ DC 12V / 24V 🔒 리미트 Built-in 내장 🌡 -20 ~ 65℃ 🛡 IP65 이상 🔒 과부하 보호 📐 스트로크 280~440mm
주요 특장점
🔒

리미트 Built-in 내장

리미트 스위치가 본체에 내장되어 별도 외부 센서 없이 스트로크 양 끝단을 자동으로 감지하고 보호합니다.

⚡

DC 12V / 24V 선택

12V 및 24V 두 가지 전압 사양을 제공하여 다양한 시스템 환경에 유연하게 대응합니다.

🔒

과부하 자동 보호

1,500N 이상 부하 시 자동으로 전류를 차단하는 과부하 보호 기능으로 제품 수명을 연장합니다.

🛡

IP65 방수·방진

IP65 이상 보호 등급으로 분진 및 수분 환경에서도 안정적인 동작을 보장합니다.

🌡

광범위 동작 온도

-20℃ ~ 65℃의 넓은 동작 온도 범위로 혹한·혹서 환경의 산업 현장에서도 신뢰성 있게 사용 가능합니다.

📐

다양한 스트로크

280mm / 360mm / 440mm 세 가지 스트로크 옵션으로 다양한 설치 환경과 행정 거리에 맞춤 적용 가능합니다.

핵심 수치
동작 전압
12/24
V DC
최대 스트로크
440
mm
과부하 보호
1,500
N 이상
동작 온도
-20~65
℃
보호 등급
IP65
이상
홀 센서
A/B
옵션
모델별 사양
LFM290-12
전압12V
속도4 / 8 mm/s
추력800 / 200 N
셀프 로크800 / 200 N
스트로크280·360·440mm
LFM290-24
전압24V
속도4 / 8 mm/s
추력1,200 / 800 N
셀프 로크1,200 / 800 N
스트로크280·360·440mm
LFM290 시리즈 상세 사양
항목 단위 LFM290-12 LFM290-24
4 mm/s 8 mm/s 4 mm/s 8 mm/s
전압V1224
무부하 속도mm/s4848
추력N8002001,200800
셀프 로크N8002001,200800
스트로크mm280, 360, 440
작업 온도℃-20~60
작업 주파수—S2~10min
리미트 방식—Built-in 내장형
재질—알루미늄
연결 플레이트—분체도장 강판
홀 센서(엔코더) 장착 사양
5 V
공급 전압
1 PPR
분해능 (1회전=1펄스)
OD
A,B 출력 방식 (오픈드레인)
4 pin
VCC · A · B · GND
📌 오픈드레인(OD) 출력: A, B 신호는 오픈드레인 방식이므로, MCU에서 엔코더 신호를 읽으려면 반드시 풀업 저항(4.7kΩ)을 통해 +5V로 풀업해야 합니다.
A, B 참조 파형

정/역회전 표시는 실제 배선 순서에 따라 달라질 수 있습니다.

🔄 정회전 (CW)
A B 1/4T T
A가 B보다 90° 앞섬
🔃 역회전 (CCW)
A B 1/4T T
B가 A보다 90° 앞섬
참고 구동 회로
+5V R1 4.7kΩ R2 4.7kΩ ENCODER 4 VCC 3 A 2 B 1 GND MCU_A MCU_B GND
호환 컨트롤러
🎛
DMC-H2
2축 모터 컨트롤러
⚡
DMC-401M
4축 모션 컨트롤러
🌐
DMC-103P
네트워크 컨트롤러
🔌
DMD-D24
24V 드라이버 모듈
📶
DMC-129
무선 모션 컨트롤러
본 제품은 최대 1,500N의 추력을 지원합니다.
단, 1,500N 최대 추력 조건에서 구동 시 작동 속도는 다소 감소할 수 있습니다.
