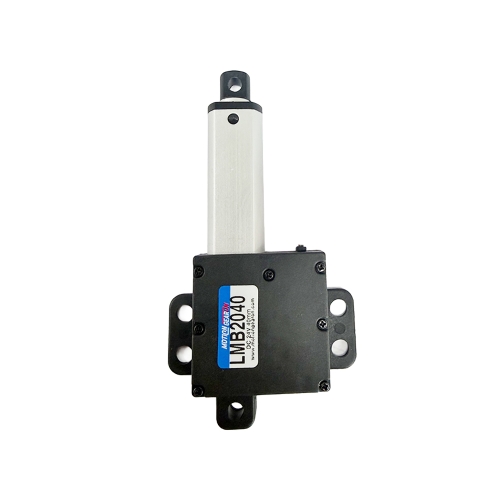

LMB2040 브라켓 일체형 미니 리니어액추에이터 DC12V 24V 추력 100N 스트로크 10~200mm
  • LMB2040 브라켓 일체형 미니 리니어액추에이터 DC12V 24V 추력 100N 스트로크 10~200mm

LMB2040 브라켓 일체형 미니 리니어액추에이터 DC12V 24V 추력 100N 스트로크 10~200mm

브라켓 일체형 구조의 미니 리니어액추에이터 LMB2040입니다. DC12V/24V 전압과 추력 20·50·80·100N(약 2~10.2kgf), 무부하 속도 4~30mm/s, 스트로크 10~200mm 범위에서 사양 선택이 가능합니다. IP43 보호등급, 알루미늄 내관, FPC 내장형 설계로 좁은 설치공간에서 소형 부하의 직선 왕복 구동에 적합합니다. 주문 시 전압·추력·속도 조합 확인이 필요합니다.
공유
판매가
78,900원
모델명
LMB2040
구매혜택
할인 : 적립 마일리지 :
배송비
3,500원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000036058
전압
무부하 속도
스트로크
구매안내
전기적 특징
1. DC12V / DC24V 저전압 구동
AC 전원 공사 없이 SMPS 어댑터나 배터리 전원으로 바로 구동할 수 있습니다. 사용 장비의 전원 사양에 맞춰 12V 또는 24V를 선택하시면 됩니다.
2. 추력 4단계 옵션 (20 / 50 / 80 / 100N)
약 2kgf부터 10.2kgf까지, 부하 크기에 맞는 추력을 선택할 수 있습니다. 필요 이상의 큰 사양을 쓰지 않아도 되므로 소비전력과 비용을 아낄 수 있습니다.
3. FPC(연성인쇄회로) 내장형 설계
일반 와이어 하네스 대신 얇고 유연한 인쇄회로를 내부에 적용해 반복 왕복 동작에서도 배선부 단선 위험이 적고, 내부 구조가 컴팩트합니다.
4. 무부하 속도 4~30mm/s 사양 선택
천천히 정밀하게 움직여야 하는 용도(4mm/s)부터 빠른 개폐 동작(30mm/s)까지 장비 사이클에 맞는 속도를 고를 수 있습니다.
기구적 특징
1. 브라켓 일체형 구조
모터, 구동부, 로드, 장착 브라켓이 하나의 몸체로 구성되어 있어 별도의 마운트 설계·가공 없이 볼트 체결만으로 바로 장착할 수 있습니다.
2. 미니 사이즈, 좁은 공간 설치
대형 전동실린더가 들어가지 않는 협소한 설치공간에서 짧은 스트로크의 직선 왕복 구동을 구현할 때 적합합니다.
3. 스트로크 10~200mm
최소 10mm부터 최대 200mm까지 필요한 이동거리에 맞춰 선택할 수 있습니다. 스트로크는 로드가 실제 전진/후진하는 거리이며, 제품 전체 길이와는 다릅니다.
4. 알루미늄 내관
로드 이동부 내부 튜브에 알루미늄 소재를 적용해 가볍고 부식에 유리합니다.
5. 보호등급 IP43
1mm 이상 고형물과 60° 이내 낙하수로부터 보호됩니다.
방수형(IP65/IP67)이 아니므로 빗물·세척수가 직접 닿는 환경에서는 별도의 방수 대책을 검토해 주세요.
이렇게 선정하시면 됩니다
사용 상황조건추천 사양
소형 커버 개폐 장치 커버 무게 약 2kgf
이동거리 80mm
빠른 개폐 필요		 추력 50N (여유율 약 2.5배)
스트로크 100mm
고속 사양
검사장비 센서 승강부 센서 유닛 5kgf
이동거리 150mm
저속 정밀 이동		 추력 100N (여유율 2배)
스트로크 150mm
저속 사양
추력은 실부하의 1.5~2배 이상 여유를 두고 선정하세요. 여유가 없으면 속도 저하나 수명 단축이 생길 수 있습니다.
속도별 이동시간 참고 (무부하 기준)
사양스트로크 100mm스트로크 200mm
30mm/s (고속) 약 3.3초 약 6.7초
4mm/s (저속) 약 25초 약 50초
실제 부하 운전 시 이동시간은 달라질 수 있습니다.
주문 전 꼭 확인하세요
추력과 속도는 자유 조합이 아닙니다. (예: 100N + 30mm/s 조합이 반드시 가능한 것은 아님)
주문 시 전압 + 추력 + 속도 + 스트로크 조합을 확인해 주세요.
고객 지원 서비스
1. 사양 선정 상담
사용 전압, 부하 무게, 필요한 이동거리(스트로크), 원하는 속도를 알려주시면 적합한 옵션 조합을 추천해 드립니다.
2. 주문 전 조합 확인
원하시는 전압·추력·속도·스트로크 조합의 주문 가능 여부를 구매 전에 확인해 드립니다. 게시판 또는 전화로 문의해 주세요.
3. 견적 및 세금계산서
수량·사양 확정 시 견적서를 발행해 드리며, 사업자 구매 시 세금계산서 발행이 가능합니다.
4. 특수 사양 문의
표준 옵션 외 스트로크나 사양이 필요한 경우 주문제작 게시판으로 문의해 주시면 가능 여부를 검토해 드립니다.






12v : 무부하 전류 0.05~0.07A, 10kg 부하 전류 0.3~0.35A

24v : 무부하 전류 0.04~0.05A, 10kg 부하 전류 0.15~0.17A
