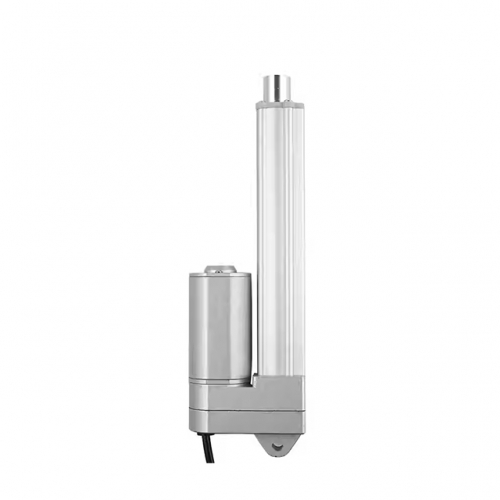

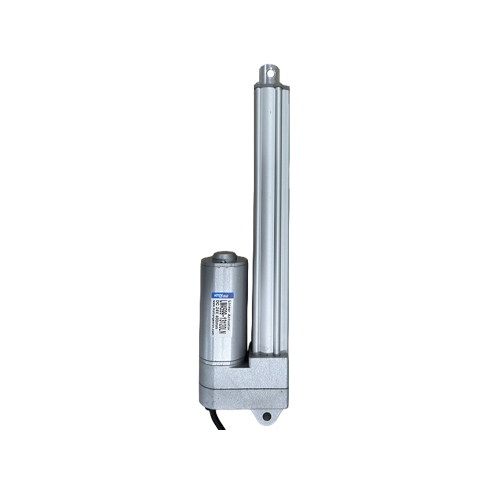

22dB 초저소음 리니어액추에이터 LM4599-2350LN DC12/24V 추력 500N(약 51kgf) 23mm/s IP65 셀프로킹 리미트 내장 스트로크 선택
  • 22dB 초저소음 리니어액추에이터 LM4599-2350LN DC12/24V 추력 500N(약 51kgf) 23mm/s IP65 셀프로킹 리미트 내장 스트로크 선택

22dB 초저소음 리니어액추에이터 LM4599-2350LN DC12/24V 추력 500N(약 51kgf) 23mm/s IP65 셀프로킹 리미트 내장 스트로크 선택

작동 소리가 22dB로 도서관(40dB)보다 조용해 바로 옆에 사람이 있어도 거슬리지 않는 리니어액추에이터 — 가구 개폐·TV 리프트·소형 커버 등 정숙성이 중요한 장비에 적합하고, 전원이 꺼져도 위치를 유지하는 셀프로킹 구조에 IP65로 먼지·물튀김에도 안전 (DC12/24V · 500N 약 51kgf · 23mm/s로 300mm를 약 13초). 스트로크 옵션 선택, 특주 길이 제작 가능
공유
정가
115,000원
판매가
96,000원
모델명
LM4599-2350LN
구매혜택
할인 : 적립 마일리지 :
배송비
3,500원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000035919
전압
스트로크
구매안내
22dB 초저소음 리니어액추에이터 — 어떤 모델을 고를까요?
전 모델 공통 22dB · IP65 · 셀프로킹 · 리미트스위치 내장. 필요한 힘만 정하면 속도는 자동으로 결정됩니다.
22dB는 어느 정도인가요? 도서관이 40dB, 속삭이는 소리가 30dB입니다. 22dB는 사실상 들리지 않는 수준으로, 사무실·병실·주거 공간처럼 사람이 바로 옆에 있는 곳에서 작동해도 거슬리지 않습니다.
전 모델 비교
밀어내는 힘 속도 300mm 이동 기본형 홀센서형 이런 곳에
500N
약 51kg
 23mm/s 약 13초 2350LN 2350LNH 가구 개폐, TV 리프트, 소형 커버
700N
약 71kg
 17mm/s 약 18초 1770LN 1770LNH 높이조절 책상, 의료용 침대 등판
1,200N
약 122kg
 13mm/s 약 23초 13120LN 13120LNH 작업대 높이조절, 검진대
1,500N
약 153kg
 10mm/s 약 30초 10150LN 10150LNH 중량 리프트, 산업용 도어
2,000N
약 204kg
 6mm/s 약 50초 06200LN 06200LNH 밸브 개도 제어, 다축 동기 리프트
2,500N
약 255kg
 3mm/s 약 100초 03250LN 03250LNH 정밀 프레스, 압착장치
※ 속도는 무부하 기준이며 부하가 걸리면 느려집니다. 전 모델 DC12V·DC24V 선택 가능.
기본형(LN)과 홀센서형(LNH)의 차이
LN — 기본형 (2선)
전원 극성만 바꾸면 전진·후진. 끝까지 가면 리미트로 자동 정지합니다. 켜고 끄기만 하면 되는 단순한 구조라 스위치나 릴레이로 바로 제어할 수 있습니다.
LNH — 홀센서형 (5선)
모터 2선 + 홀센서 3선(VCC·GND·신호). 1회전당 2펄스를 내보내 이동량을 셀 수 있어, 중간 위치 정지나 2대를 같은 높이로 맞추는 동기 운전이 가능합니다.
홀센서만으로는 멈추지 않습니다. 홀센서는 위치 신호를 내보낼 뿐이며, 그 신호를 읽어 모터 전원을 끊는 외부 컨트롤러나 PLC가 필요합니다. 2축 동기 운전은 전용 컨트롤러 DMC-129와 함께 구성하세요.
전 모델 공통
소음22dB — 도서관(40dB)보다 조용
보호등급IP65 — 먼지 완전 차단, 물줄기 방어 (침수형 아님)
셀프로킹지원 — 전원이 꺼져도 로드가 밀려 내려오지 않습니다
리미트스위치내장 — 끝단 도달 시 자동 정지
전압DC12V / DC24V 선택
설치 길이스트로크 500mm 이하 = 120 + S · 500mm 이상 = 170 + S
예) 스트로크 300mm → 설치길이 약 420mm
스트로크표준 50mm 단위 · 필요 길이로 특주 제작 가능(MOQ 발생 가능)
스트로크는 실제 동작 범위에 맞춰 고르세요. 필요보다 길게 선택하면 장비 구조에 먼저 막혀 끝단 리미트까지 도달하지 못하고, 그 상태로 전원이 계속 들어가면 모터가 소손될 수 있습니다. 장비 구조와 동작 범위를 알려주시면 필요 스트로크를 계산해 드립니다.
선정이 어려우시면
움직일 무게, 필요한 이동 거리, 허용 시간, 설치 방향을 알려주시면 적합한 모델을 확인해 드립니다. 상품문의 게시판 또는 help@motorbank.kr

스트로크 선정 · 특주 길이 · IP 등급 제작

스트로크를 필요 거리보다 길게 잡으면 리밋스위치에 도달하지 못해 모터가 계속 구동되면서 소손될 수 있습니다. 장비 구조와 동작 범위를 알려주시면 필요 스트로크를 계산해 드립니다. 표준은 50mm 단위이나 필요한 길이로 제작 가능하며, 옥외 설치용 IP 등급 지정도 가능합니다. 특주 제작 시 최소 주문수량(MOQ)이 발생할 수 있습니다.

스트로크 선정 가이드 보기 →  |  선정·제작 문의 →
