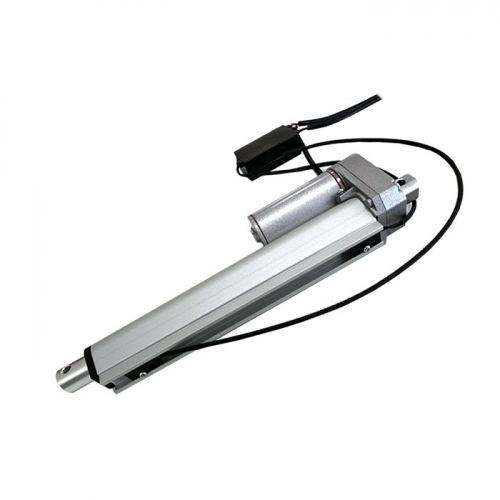

16mm/s 리미트스위치 외장형 저속 리니어 액추에이터 LM4075-MS16 DC12/24V 700N 주문제작 가능

전압: 12/24V
무부하속도: 16mm/s
부하속도: 10mm/s
최대추력: 700N
셀프로킹: 400N

판매가: 95,800원

모델명: LM4075-MS16

구매혜택: 할인 : 적립 마일리지 :

배송비

3,500원 / 주문시결제(선결제) 조건별배송 지역별추가배송비

지역별배송비

전라남도 보성군 벌교읍 장도리 4,000원
전라남도 진도군 의신면 모도리 4,000원
전라남도 진도군 조도면 4,000원
전라남도 완도군 청산면 4,000원
전라남도 완도군 소안면 4,000원
전라남도 완도군 생일면 4,000원
전라남도 완도군 보길면 4,000원
전라남도 완도군 노화읍 4,000원
전라남도 완도군 고금면 4,000원
전라남도 완도군 약산면 4,000원
전라남도 완도군 금일읍 4,000원
전라남도 완도군 금당면 4,000원
전라남도 완도군 군외면 황진리 4,000원
전라남도 완도군 군외면 영풍리 4,000원
전라남도 완도군 군외면 불목리 4,000원
전라남도 완도군 군외면 당인리 4,000원
전라남도 영광군 낙월면 4,000원
전라남도 여수시 화정면 하화리 4,000원
전라남도 여수시 화정면 조발리 4,000원
전라남도 여수시 화정면 제도리 4,000원
전라남도 여수시 화정면 적금리 4,000원
전라남도 여수시 화정면 월호리 4,000원
전라남도 여수시 화정면 여자리 4,000원
전라남도 여수시 화정면 상화리 4,000원
전라남도 여수시 화정면 낭도리 4,000원
전라남도 여수시 화정면 개도리 4,000원
전라남도 여수시 삼산면 4,000원
전라남도 여수시 묘도동 4,000원
전라남도 여수시 경호동 4,000원
전라남도 신안군 흑산면 4,000원
전라남도 신안군 하의면 4,000원
전라남도 신안군 팔금면 4,000원
전라남도 신안군 증도면 병풍리 4,000원
전라남도 신안군 장산면 4,000원
전라남도 신안군 지도읍 선도리 4,000원
전라남도 신안군 지도읍 어의리 4,000원
전라남도 신안군 자은면 4,000원
전라남도 신안군 임자면 4,000원
전라남도 신안군 압해읍 매화리 4,000원
전라남도 신안군 압해읍 고이리 4,000원
전라남도 신안군 압해읍 가란리 4,000원
전라남도 신안군 암태면 4,000원
전라남도 신안군 안좌면 4,000원
전라남도 신안군 신의면 4,000원
전라남도 신안군 비금면 4,000원
전라남도 신안군 도초면 4,000원
전라남도 목포시 율도동 4,000원
전라남도 목포시 달동 4,000원
전라남도 고흥군 도화면 지죽리 4,000원
전라남도 고흥군 도양읍 득량리 4,000원
전라남도 고흥군 도양읍 봉암리 4,000원
전라남도 고흥군 도양읍 시산리 4,000원
전라남도 고흥군 봉래면 사양리 4,000원
충청남도 태안군 근흥면 가의도리 4,000원
충청남도 서산시 지곡면 중왕리 4,000원
충청남도 보령시 오천면 효자도리 4,000원
충청남도 보령시 오천면 호도리 4,000원
충청남도 보령시 오천면 장고도리 4,000원
충청남도 보령시 오천면 원산도리 4,000원
충청남도 보령시 오천면 외연도리 4,000원
충청남도 보령시 오천면 삽시도리 4,000원
충청남도 보령시 오천면 녹도리 4,000원
충청남도 보령시 오천면 고대도리 4,000원
충청남도 당진시 신평면 매산리 4,000원
충청남도 당진시 석문면 난지도리 4,000원
경상북도 울릉군 울릉읍 4,000원
경상북도 울릉군 서면 4,000원
경상북도 울릉군 북면 4,000원
제주특별자치도 서귀포시 4,000원
제주특별자치도 제주시 추자면 4,000원
제주특별자치도 제주시 우도면 4,000원
제주특별자치도 제주시 4,000원
경상남도 통영시 산양읍 곤리 4,000원
경상남도 통영시 산양읍 연곡리 4,000원
경상남도 통영시 산양읍 추도리 4,000원
경상남도 통영시 산양읍 저림리 4,000원
경상남도 통영시 한산면 4,000원
경상남도 통영시 용남면 지도리 4,000원
경상남도 통영시 용남면 어의리 4,000원
경상남도 통영시 욕지면 4,000원
경상남도 통영시 사량면 4,000원
경상남도 사천시 신수동 4,000원
경상남도 사천시 마도동 4,000원
경상남도 거제시 둔덕면 술역리 4,000원
경상남도 거제시 장목면 시방리 4,000원
부산광역시 강서구 천성동 4,000원
부산광역시 강서구 성북동 4,000원
부산광역시 강서구 동선동 4,000원
부산광역시 강서구 대항동 4,000원
부산광역시 강서구 눌차동 4,000원
전라북도 부안군 위도면 4,000원
전라북도 군산시 옥도면 4,000원
인천광역시 중구 무의동 4,000원
인천광역시 옹진군 자월면 4,000원
인천광역시 옹진군 연평면 4,000원
인천광역시 옹진군 북도면 4,000원
인천광역시 옹진군 백령면 4,000원
인천광역시 옹진군 덕적면 4,000원
인천광역시 옹진군 대청면 4,000원
인천광역시 강화군 서도면 4,000원
인천광역시 강화군 삼산면 4,000원
인천광역시 강화군 교동면 4,000원

택배

방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호

상품코드: 1000035553

전압

스트로크

상품상세정보
상품구매안내
상품후기 (0)
상품문의 (0)

LM4075-MS16 저속 리니어 액추에이터 12V/24V 700N | 모터뱅크

LINEAR ACTUATOR · SLOW SPEED · EXTERNAL LIMIT SWITCH

LM4075 — MS16

외장형 리미트스위치(MS)를 탑재한 저속 정밀 리니어 액추에이터.
700N 최대 추력과 16 mm/s 저속 구동으로 정확한 위치 제어가
필요한 자동화 설비, 틸팅 기구, 정밀 조정 기구에 최적입니다.

700N 최대추력 16mm/s 저속 외장형 리미트스위치 12V / 24V 셀프로킹 400N 주문제작 가능

95,800

원~

+ 배송비 3,500원 · 스트로크별 가격 상이

LM4075-MS16 — 외장형 리미트스위치 탑재 · 스트로크 가변형

Key Specifications

핵심 사양

최대 추력

700N

약 71 kgf — 성인 체중 하중 가능

무부하 속도

16mm/s

저속 정밀 제어에 최적화

부하 속도

10mm/s

정격 부하 인가 시 구동 속도

셀프로킹력

400N

전원 차단 후 위치 유지 능력

동작 전압

12 / 24V DC

구매 시 선택 · 스트로크도 선택

리미트스위치

외장형MS

마이크로스위치 외부 장착 방식

📐

스트로크(로드 행정 거리)는 구매 시 선택 가능하며, 주문제작도 가능합니다. 스트로크에 따라 가격이 다를 수 있으며 구동 시간도 달라집니다. 전압(12V/24V) 선택 후 스트로크를 선택하세요.

Limit Switch · External Type

외장형 리미트스위치란?

리미트스위치는 로드가 최대 또는 최소 위치에 도달했을 때 자동으로 모터를 정지시켜 기구물 과부하와 모터 소손을 방지하는 안전 장치입니다. 외장형(MS)은 스위치가 액추에이터 외부 하우징에 노출 장착된 방식으로, 교체·점검이 쉽고 스트로크 조정이 용이합니다.

모터 구동 시작

전원 인가 → 모터 회전 → 로드 직선 운동

로드 이동

리드스크류 회전으로 로드가 16mm/s 속도로 전진/후진

스위치 트리거

로드 끝 위치 도달 시 외장 마이크로스위치 물리 접촉

자동 정지

SW 신호로 전원 차단 → 모터 즉시 정지 → 위치 유지

이 제품 · MS16

외장형 리미트스위치

스위치 교체·점검 용이

스트로크 조정 폭 유연

외부 배선 연결 단순

물리 접촉식 → 높은 신뢰성

비용 효율적

외부 돌출부로 충격에 주의

기타 타입

내장형 / 홀센서 방식

분해 없이 교체 불가

소형화에 유리하나 구조 복잡

외부 돌출부 없어 충격에 강함

비접촉(홀센서)은 수명 무제한

가격이 상대적으로 높음

스트로크 조정 어려움

✅

외장형 마이크로스위치는 NC(상시닫힘) 또는 NO(상시열림) 접점 방식으로 컨트롤러와 연결됩니다. 모터뱅크의 DMC-10A, DMD-150 등 DC 모터 컨트롤러와 함께 사용하면 자동 왕복 운동, 타이머 제어, 리모컨 제어 등이 가능합니다.

Stroke × Speed

스트로크별 구동 시간

무부하 속도 16mm/s 기준으로 스트로크별 이동 소요 시간입니다. 실제 부하 인가 시 10mm/s 기준 1.6배 더 소요됩니다.

50mm

~3.1초

부하시 ~5초

100mm

~6.3초

부하시 ~10초

150mm

~9.4초

부하시 ~15초

200mm

~12.5초

부하시 ~20초

300mm

~18.8초

부하시 ~30초

⏱️

저속 16mm/s는 일반 리니어 액추에이터(30~50mm/s) 대비 2~3배 느린 속도입니다. 이는 빠른 이동보다 위치 정밀도, 충격 완화, 정밀 조정이 중요한 응용에 최적화된 설계입니다. 태양광 추적기, 정밀 각도 조절 기구 등에서 저속이 오히려 요구됩니다.

Self-Locking

셀프로킹 — 400N 위치 유지

셀프로킹(Self-Locking)은 전원이 차단된 상태에서도 로드가 현재 위치를 유지하는 기능입니다. 리드스크류의 나사산 각도가 마찰력보다 작아 역방향 힘이 가해져도 로드가 스스로 움직이지 않습니다. LM4075-MS16은 400N까지의 외부 하중에서 전원 없이 위치를 유지합니다.

하중 유지 능력 비교

셀프로킹

400N

최대추력

700N

참고: 성인

~600N

※ 수직 하중 기준. 수평 설치 시 더 유리

셀프로킹 활용 시나리오

✅

태양광 패널 각도 조절 — 구동 후 전원 차단해도 각도 유지

✅

의자·침대 높이 조절 — 정지 후 체중 하중 유지

⚠️

400N 초과 하중 — 브레이크 또는 잠금 핀 추가 필요

Applications

주요 응용 분야

☀️

태양광 추적 시스템

저속 정밀 각도 제어가 필요한 태양광 패널 틸팅 시스템. 400N 셀프로킹으로 구동 후 전원 차단 가능.

🏭

산업 자동화 기구

정밀 위치 결정이 필요한 치공구, 고정 기구, 틸팅 테이블. 리미트스위치로 자동 정지 구현.

🪑

전동 가구 / 의료용 침대

전동 의자, 리클라이너, 병원 침대의 높이·각도 조절. 700N 추력으로 실제 사용 하중을 충분히 지지.

🤖

로봇 / 협동 로봇 관절

저속 정밀 구동이 필요한 로봇 팔 관절, 그리퍼 개폐, 카메라 틸팅 기구에 활용.

🎭

무대 / 특수 효과 기구

느리고 부드러운 동작이 필요한 무대 세트, 미디어 아트, 인터랙티브 설치물.

🌾

스마트팜 / 온실

자동 개폐창, 차광막 개폐, 영양액 공급 밸브 제어. 12V 태양광 전원과 함께 사용 가능.

Full Specifications

전체 사양

항목	사양
모델명	LM4075-MS16
동작 전압	DC 12V 또는 DC 24V (구매 시 선택)
무부하 속도	16 mm/s
부하 속도	10 mm/s
최대 추력	700 N (약 71 kgf)
셀프로킹력	400 N (전원 차단 후 위치 유지)
리미트스위치	외장형 마이크로스위치 (MS 타입)
스트로크	구매 시 선택 (주문제작 가능)
구동 방식	리드스크류 (Trapezoidal Lead Screw)
설치 방식	양단 클레비스 (핀 체결)
동작 온도	-20°C ~ 60°C
판매가	95,800원~ (+ 배송비 3,500원)
주문제작	가능 (스트로크·전압 커스터마이즈)

FAQ

자주 묻는 질문

16mm/s는 너무 느리지 않나요? 더 빠른 버전은 없나요?

LM4075-MS16의 16mm/s는 의도된 저속 사양입니다. 태양광 추적, 각도 정밀 조절, 의료·복지용 기기처럼 천천히 움직이고 정확하게 위치를 잡아야 하는 응용에 최적화되어 있습니다. 더 빠른 속도가 필요하다면 모터뱅크의 LS4075-3(선형 3mm/rev) 등 다른 스펙의 액추에이터를 검토하거나, 주문제작으로 리드스크류 피치를 변경할 수 있습니다.

외장형 리미트스위치의 배선은 어떻게 하나요?

외장형 마이크로스위치는 일반적으로 COM, NC, NO 세 단자를 가집니다. 가장 흔한 연결 방법은 NC(상시닫힘) 방식으로, 스위치가 열리면(로드 끝 도달) 전류가 차단되어 모터가 정지합니다. 모터뱅크의 DMC-10A나 DMD-150 같은 모터 컨트롤러에는 리미트스위치 입력 단자가 있어 직접 연결 가능합니다. 릴레이나 H-브리지 드라이버로 자체 제어 회로를 구성할 수도 있습니다.

12V와 24V 중 어느 쪽을 선택해야 하나요?

사용 환경의 전원에 맞추는 것이 기본 원칙입니다. 12V는 태양광 패널·배터리 시스템, 자동차 전장, 12V 어댑터 환경에 적합합니다. 24V는 산업용 PLC·제어반, 24V SMPS 전원이 있는 공장 환경에 유리합니다. 동일 사양의 24V 버전은 동일 출력을 더 낮은 전류로 달성하므로 배선 손실이 적고 긴 케이블 환경에 유리합니다.

셀프로킹이 400N이라면, 700N 하중이 걸릴 때는 어떻게 하나요?

400N은 전원이 완전히 차단된 정지 상태에서의 위치 유지력입니다. 700N은 구동 중 발휘할 수 있는 최대 추력입니다. 만약 정지 시 400N을 초과하는 하중이 로드에 지속적으로 가해진다면 로드가 서서히 밀려날 수 있으므로, 추가적인 기계 잠금 장치(스프링 핀, 래칫, 전자 브레이크)를 함께 사용하는 것을 권장합니다.

아두이노로 제어할 수 있나요?

아두이노 직접 연결은 불가능합니다(전류 부족). H-브리지 모터 드라이버(L298N, BTS7960, DMD-150 등)를 사이에 두고 아두이노로 방향 제어 및 PWM 속도 제어를 구현할 수 있습니다. 리미트스위치 신호는 아두이노 디지털 인풋 핀에 연결해 현재 위치 감지에 활용하세요. 5V MCU를 12V/24V 시스템과 연결할 때는 반드시 로직 레벨 분리(레벨 시프터)를 확인하세요.

주문제작은 어떻게 신청하나요?

모터뱅크 홈페이지의 1:1 문의 또는 게시판을 통해 요청하거나, [email protected]로 이메일 문의를 하시면 됩니다. 필요한 스트로크, 전압, 특수 커넥터, 마운팅 방식 등을 명시해 주시면 견적을 안내받을 수 있습니다. 대량 구매 시에는 별도 견적 페이지를 이용하세요.

Cautions

사용 전 주의사항

⚡ 역극성 금지: 12V/24V 극성을 반드시 확인. 역방향 연결 시 모터 소손.

🔌 전압 확인: 12V 제품에 24V 인가 시 즉시 소손. 구매 전 전압 반드시 확인.

🚫 정격 초과 금지: 700N 초과 하중 인가 시 리드스크류·모터 손상 발생.

⏹️ 스트로크 초과 구동 금지: 리미트스위치 없이 끝까지 구동 시 기구물 손상.

💧 방수 아님: 기본 사양에 방수 기능 없음. 습기 환경 사용 시 별도 방수 처리 필요.

🌡️ 동작 온도: -20~60°C 범위 내 사용. 극한 온도에서 윤활 성능 저하 가능.

🔄 반품 불가: 전압 인가 후 반품·교환 불가. 구매 전 전압·스트로크 신중 선택.

🏭 산업용 부품: KC 인증 제외 산업용 부품. 완제품 탑재 시 별도 안전 검토 필요.

⚠️

외장형 리미트스위치는 충격 등 외력에 의해 위치가 변경될 수 있습니다. 설치 후 리미트 위치를 반드시 확인하고, 운영 중 정기 점검을 권장합니다. 스위치가 부러지거나 변형된 경우 즉시 교체하세요.
