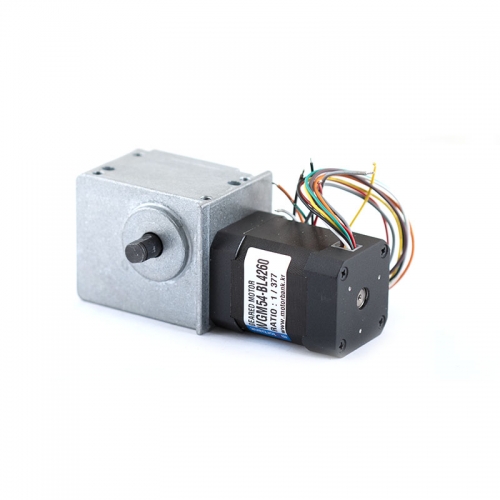

WGM54-BL4260
56각 웜감속기어 BLDC모터 · DC 24V · 150kgf·cm · 저소음 설계
제품 상세 사양
56각 웜감속기와 BL4260 BLDC모터가 결합된 고토크 저소음 감속모터입니다. 안정적인 DC 24V 구동으로 다양한 산업 분야에 적용할 수 있습니다.

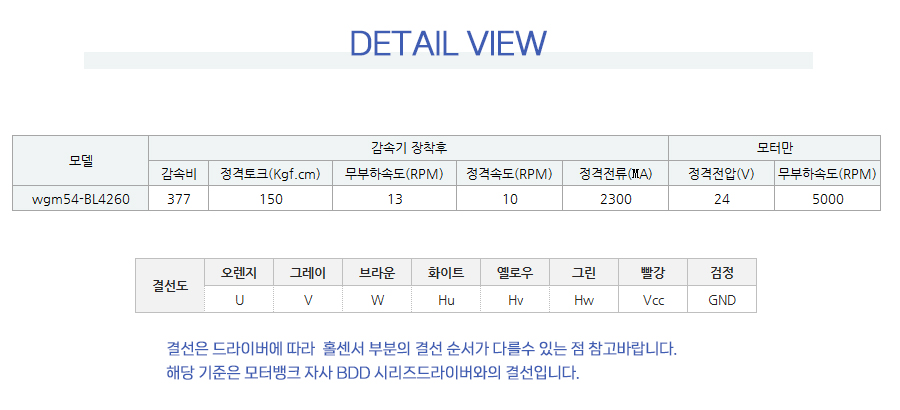

| 모델명 | WGM54-BL4260 |
|---|---|
| 모터 타입 | BLDC (Brushless DC Motor) · 홀센서 내장 |
| 정격전압 | DC 24V |
| 출력회전수 | 10 RPM |
| 정격토크 | 150 kgf·cm |
| 감속기 타입 | 웜 기어 (Worm Gear) · 56각 하우징 |
| 소음 특성 | 저소음 설계 |
| 용도 카테고리 | 안마기기 / 산업자동화 / 위치제어 장비 |
| 출력축 | 편심축 (웜감속기 출력) |
| 셀프 록킹 | ✅ 가능 (웜기어 특성에 의한 역회전 방지) |
적용 분야
WGM54-BL4260은 높은 토크와 저소음, 셀프 록킹 특성을 활용하여 다양한 분야에 적용됩니다.
안마기기 / 헬스케어
안마의자, 마사지건 메커니즘, 물리치료 장비 등에 적용됩니다. 저소음 설계로 쾌적한 사용 환경을 보장합니다.
산업 자동화 장비
컨베이어 구동, 회전 테이블, 자동 개폐 장치 등 고토크가 요구되는 산업용 장비에 안정적으로 사용됩니다.
자동 도어 / 게이트
셀프 록킹 특성으로 전원 차단 시에도 문이 고정됩니다. 자동문, 슬라이딩 게이트, 셔터 구동에 적합합니다.
위치제어 / 리프트
높이 조절 테이블, 리니어 가이드, 리프트 시스템 등 정밀한 위치 제어가 필요한 곳에 사용됩니다.
로봇 / 메카트로닉스
로봇팔 관절, 팬틸트 유닛, AGV 구동 등 로봇 및 자동화 시스템의 관절/구동 모듈로 활용됩니다.
전시 / 디스플레이 장치
회전 전시대, 사이니지 구동, 무대 장치 등 저속 정밀 구동이 필요한 전시·디스플레이 분야에 적합합니다.
사용 방법
WGM54-BL4260은 BLDC 모터 전용 드라이버와 함께 사용해야 합니다. 아래 단계를 따라 설치하세요.
드라이버 선택
BLC-150 등 24V 호환 BLDC 모터 드라이버를 준비합니다. 전압과 전류 사양을 반드시 확인하세요.
배선 연결
모터의 3상 전원선(U, V, W)과 홀센서 신호선을 드라이버에 정확히 연결합니다.
전원 인가
DC 24V 파워 서플라이를 드라이버에 연결합니다. 극성(+/-)을 반드시 확인하세요.
속도 / 방향 제어
드라이버의 볼륨(가변저항) 또는 외부 PWM 신호로 속도를 조절하고, 스위치로 정/역회전을 설정합니다.
배선 가이드
WGM54-BL4260 모터와 BLC-150 드라이버 간의 배선 연결 방법입니다.
🔌 모터 3상 전원선 → 드라이버 출력
- U상 (빨강) → 드라이버 Motor U 단자
- V상 (노랑) → 드라이버 Motor V 단자
- W상 (파랑) → 드라이버 Motor W 단자
📡 홀센서 신호선 → 드라이버 센서 입력
- VCC (5V) → 드라이버 Hall VCC
- GND → 드라이버 Hall GND
- Hall A → 드라이버 HA 입력
- Hall B → 드라이버 HB 입력
- Hall C → 드라이버 HC 입력
추천 드라이버: BLC-150
BLC-150
500W급 고출력 BLDC모터 컨트롤러 · DC 12~36V
-
⚡500W급 고출력 24V 구동 시 최대 15A 출력으로 WGM54-BL4260을 안정적으로 구동합니다.
-
🔄정/역회전 제어 CW/CCW 방향 전환이 가능하며, 내장 볼륨으로 속도를 무단계 조절합니다.
-
📊외부 PWM 제어 대응 외부 아날로그 전압(0~5V) 또는 PWM 신호를 통한 정밀 속도 제어가 가능합니다.
-
🛡️과전류·과열 보호 과전류 차단, 과열 보호 회로 내장으로 모터와 드라이버를 안전하게 보호합니다.
-
🔧간편한 설치 소형 PCB 설계로 장비 내부에 쉽게 탑재할 수 있으며, 나사 고정 터미널로 배선이 편리합니다.
BLC-150 주요 사양
제어 방법
BLC-150 드라이버를 활용하여 WGM54-BL4260을 다양한 방식으로 제어할 수 있습니다.
볼륨(가변저항) 제어
BLC-150에 내장된 가변저항(볼륨)을 돌려 0~100%까지 무단계 속도 조절이 가능합니다. 별도의 외부 장치 없이 가장 간편하게 속도를 제어하는 방법입니다.
외부 PWM 신호 제어
MCU(아두이노, STM32 등)에서 PWM 신호를 출력하여 BLC-150의 외부 입력 단자에 연결하면 프로그래밍을 통한 자동 속도 제어가 가능합니다.
아날로그 전압(0~5V) 제어
DAC 출력 또는 가변저항 분압 회로를 통해 0~5V의 아날로그 전압을 BLC-150 외부 입력에 인가하면, 전압에 비례하여 모터 속도가 변합니다. PLC나 산업용 제어기 연동에 적합합니다.
정/역회전 전환
BLC-150 드라이버의 방향 전환 단자(CW/CCW)를 통해 모터의 회전 방향을 전환합니다. 스위치 또는 MCU의 디지털 출력으로 제어 가능하며, 토글 시 자동으로 감속 후 역회전합니다.
기술지원 안내
모터뱅크는 제품 선정부터 구동 테스트까지 종합적인 기술지원을 제공합니다.
제품 선정 지원
용도 및 사양 요건에 맞는 최적의 모터+드라이버 조합을 추천해 드립니다.

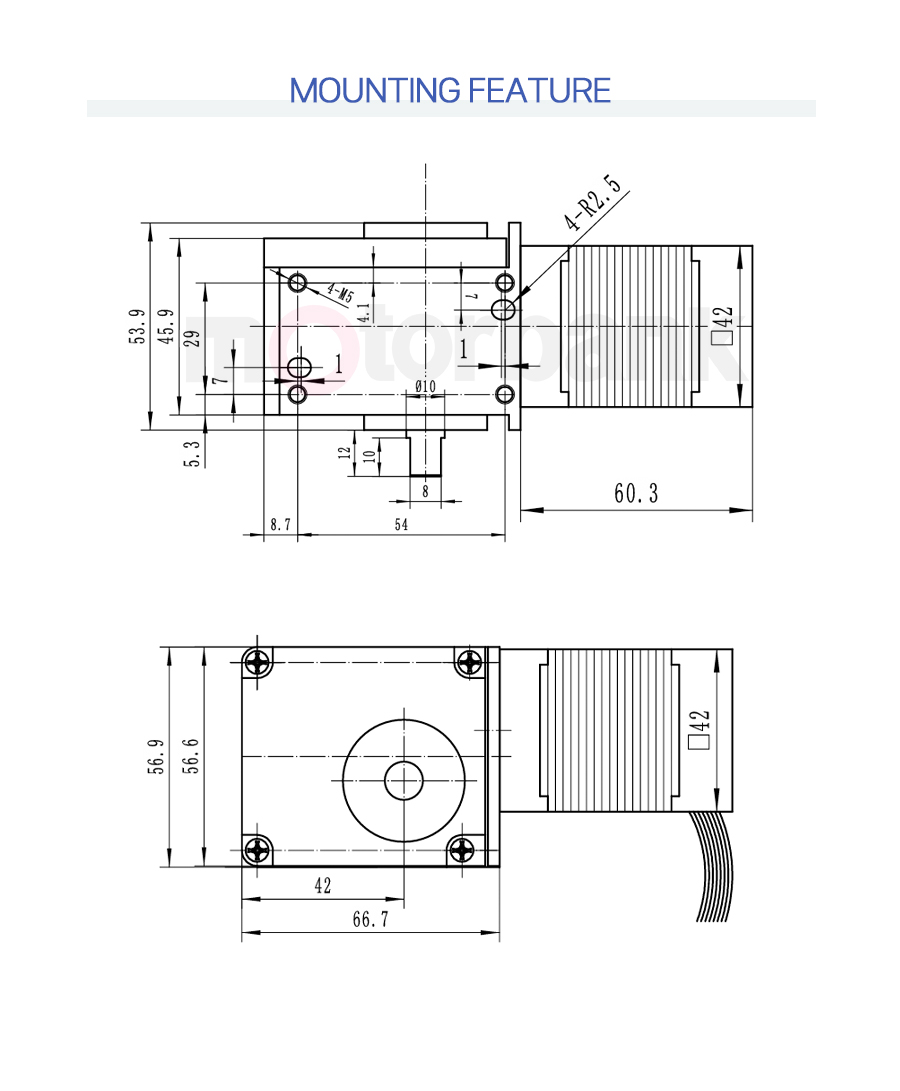

CAD / 도면 제공
제품 외형 도면 및 CAD 데이터를 제공하여 설계 단계를 지원합니다.
배선 / 결선 안내
모터-드라이버 간 배선 가이드와 핀 배열표를 제공합니다.
구동 영상 제공
YouTube 채널을 통해 실제 구동 영상과 설치 가이드를 확인할 수 있습니다.
이메일 기술문의
help@motorbank.kr로 기술 관련 문의를 보내주시면 전문 엔지니어가 답변합니다.
주문제작 / 커스텀
감속비 변경, 축 가공, 특수 사양 등 맞춤 제작 의뢰가 가능합니다.
샘플 테스트 지원
양산 전 소량 샘플을 구매하여 사전 적합성 테스트를 진행할 수 있습니다.
전화 상담
02-855-6201로 출고/재고(1번), 대량견적(2번), 제품AS(5번) 상담이 가능합니다.
WGM54-BL4260으로 프로젝트를 시작하세요
모터 + 드라이버 세트 구매 또는 기술 상담이 필요하시면 지금 바로 문의하세요.
| Color | Wire Definition |
|---|---|
| Power | |
| BLACK | GND |
| RED | VCC |
| Channel A | |
| WHITE | EA+ |
| BLUE | EA− |
| Channel B | |
| YELLOW | EB+ |
| GREEN | EB− |
따라서 제품 수령 후, 장착된 엔코더 사양에 맞는 결선도를 반드시 확인하여 연결해 주시기 바랍니다.
