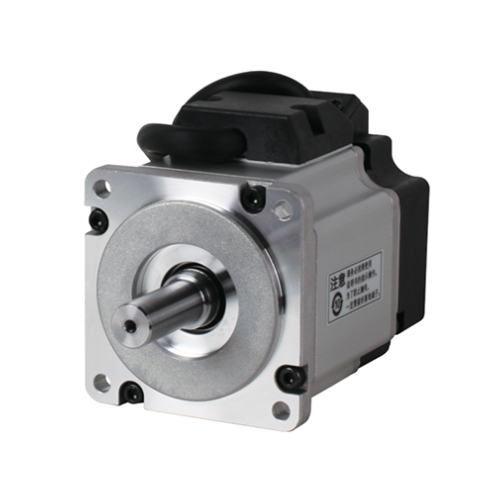

파나소닉 100W 브레이크 타입 저관성(로우 이나샤), 리드선 타입
  • 파나소닉 100W 브레이크 타입 저관성(로우 이나샤), 리드선 타입

파나소닉 100W 브레이크 타입 저관성(로우 이나샤), 리드선 타입

50 W～22 kW, 전압 : DC 24 V / 48 V · AC 100 V / 200 V / 400 V, 23 bit 앱솔루트/인크리멘탈 · 앱솔루트/인크리멘탈 엔코더, 응답 주파수: 3.2 kHz
공유
판매가
223,900원
브랜드
Panasonic
제조사
Panasonic
모델명
MSMF012L1T2
구매혜택
할인 : 적립 마일리지 :
배송비
0원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000035146
파나소닉 100W 브레이크 타입 저관성(로우 이나샤), 리드선 타입
0원
총 상품금액
총 할인금액
총 합계금액
구매안내

상세 스펙


항목내용
품번MSMF012L1T2
상세저관성(로우 이나샤), 리드선 타입
패밀리명MINAS A6
시리즈MSMF 시리즈
타입저관성(로우 이나샤)
보호 등급IP65
보호 구조출력축 회전부, 리드선 선단부 제외.
환경 조건자세한 내용은 취급 설명서 등을 확인하십시오.
플랜지각□38 mm
플랜지각 (단위: mm)38
모터 인출부 구조리드선
모터 ⋅ 엔코더 커넥터리드선
전원 설비 용량 (kVA)0.5
전압 사양 (V)200
정격 출력 (W)100
정격 전류 (A (rms))1.1
유지 브레이크있음
질량 (kg)0.68
오일 씰없음
축 사양키 부착 탭 부속
정격 토크 (N ⋅ m)0.32
스톨 토크 (N ⋅ m)0.32
순간 최대 대토크 (N ⋅ m)0.95
순간 최대 전류 (A (o-p))4.7
회생 브레이크 빈도（회/분)옵션 없음: 제한 없음
옵션 있음: 제한 없음
옵션품(외장형 회생 저항기): DV0P4281
회생 브레이크 빈도자세한 내용은 [모터 사양 보충]의 "모터 사양 페이지 주석" (주)1, 2를 참조하십시오.
정격 회전 속도 (r/min)3000
최고 회전 속도 (r/min)6000
로터 관성 모멘트 ( x10-4 kg ⋅ m²)0.051
로터 관성 모멘트에 대한 권장 부하 관성 모멘트비30배 이하
로터 관성 모멘트에 대한 권장 부하 관성 모멘트비자세한 내용은 [모터 사양 보충]의 "모터 사양 페이지 주석" (주)3을 참조하십시오.
로터리 엔코더: 사양23 bit 앱솔루트/인크리멘탈 시스템 공용
알림인크리멘탈 시스템(다회전 데이터 미사용)으로 사용하는 경우, 앱솔루트 엔코더용 전지는 연결하지 마십시오.
로터리 엔코더: 분해능8388608

브레이크 사양

항목내용
정마찰 토크 (N ⋅ m)0.294 이상
흡인 시간 (ms)35 이하
석방 시간 (ms)20 이하
여자 전류 DC (A)0.30
석방 전압 DC (V)1 이상
여자 전압 DC (V)24 ± 1.2
브레이크 사양유지용 브레이크를 여자하면 개방됩니다.
모터 회전 중의 제동 용도에는 사용할 수 없습니다.
기타 자세한 내용은
[모터 사양 보충]의 "모터 내장 유지 브레이크 사양"을 참조하십시오.
석방 시간에 대해서는
"모터 사양 페이지 주석"의 (주4)를 참조하십시오.

허용 하중

항목내용
조립 시: 레이디얼 하중 P 방향 (N)147
조립 시: 스러스트 하중 A 방향 (N)88.0
조립 시: 스러스트 하중 B 방향 (N)117.6
운전 시: 레이디얼 하중 P 방향 (N)68.6
운전 시: 스러스트 하중 A, B 방향 (N)58.8
허용 하중자세한 내용은 [모터 사양 보충]의 "출력축의 허용 하중"을 참조하십시오.
