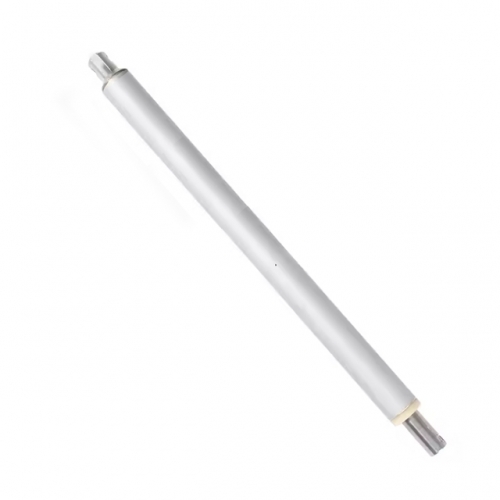

LM2012-2040 DC12V 리니어액추에이터 전동실린더 추력 40N 스트로크 50~350mm 리미트스위치 외장
  • LM2012-2040 DC12V 리니어액추에이터 전동실린더 추력 40N 스트로크 50~350mm 리미트스위치 외장

LM2012-2040 DC12V 리니어액추에이터 전동실린더 추력 40N 스트로크 50~350mm 리미트스위치 외장

DC12V로 구동하는 전동실린더형 리니어액추에이터 LM2012-2040입니다. 추력 40N(약 4.1kgf), 이송속도 20mm/s이며 스트로크는 50~350mm 범위에서 옵션으로 선택할 수 있습니다. 전원 극성 반전만으로 전진/후진 제어가 가능한 DC모터 타입이고, 외장형 리미트스위치로 양 끝 정지 동작이 구성되어 소형 개폐·승강·푸싱 구동에 적합합니다.
공유
판매가
139,700원
제조사
모터뱅크
모델명
LM2012-2040
구매혜택
할인 : 적립 마일리지 :
배송비
3,500원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000034956
스트로크 길이(mm)
구매안내
전기적 특징
1. DC12V 단일 전압 구동
DC12V 전원으로 구동하는 리니어액추에이터입니다. SMPS 어댑터, 12V 배터리 등 저전압 전원으로 바로 사용할 수 있어 별도의 AC 전원 공사가 필요 없습니다.
2. DC모터 구동 방식
DC모터 타입이므로 전원 극성을 바꾸는 것만으로 전진/후진 방향을 제어할 수 있습니다. 복잡한 드라이버 구성 없이 스위치나 릴레이만으로 간단하게 왕복 구동 회로를 만들 수 있습니다.
3. 추력 40N (약 4.1kgf)
약 4.1kgf급의 부하를 직선으로 밀고 당길 수 있습니다. 큰 하중용 고추력형이 아니라, 경량 부하를 확실하게 움직이는 소형 사양입니다. N은 직선 방향의 추력으로, 모터 회전토크(N·m)와는 다른 값입니다.
4. 이송속도 20mm/s (1.2m/min)
분당 1.2m를 이동하는 속도로, 개폐·승강 용도에 무리 없는 중간 속도대입니다. 스트로크 100mm 기준 편도 약 5초에 이동을 완료합니다.
기구적 특징
1. 완성형 전동실린더 구조
모터와 직선 구동부가 하나로 완성된 전동실린더형입니다. 스크류가 외부로 노출되는 리니어 스테핑모터 타입과 달리, 기구 설계 부담 없이 장착만 하면 바로 직선 왕복 구동을 구현할 수 있습니다.
2. 스트로크 50~350mm 옵션 선택
필요한 이동거리에 맞춰 50mm부터 350mm까지 스트로크를 옵션으로 선택할 수 있습니다. 스트로크는 로드가 실제 전진/후진하는 이동거리이며, 제품 전체 길이와는 다른 값이니 설치공간 확인 시 참고해 주세요.
3. 외장형 리미트스위치
스트로크 양 끝에서 동작을 멈추는 리미트스위치가 외장형으로 구성되어 있습니다. 내부에 완전히 내장된 타입과 구분되는 방식으로, 스위치 위치와 배선을 눈으로 확인할 수 있습니다.
이런 용도에 최적입니다
1. 소형 도어·커버·창 개폐 장치
약 4kgf급 추력과 최대 350mm 스트로크로 환기창, 온실 개폐창, 장비 커버 등 경량 개폐 구동에 적합합니다. DC12V라 배터리·솔라 전원 기반의 야외 설비에도 적용하기 쉽습니다.
2. 전시·디스플레이 연출 구동부
20mm/s의 부드러운 속도로 팝업, 슬라이드, 틸팅 등 반복 연출 동작에 활용할 수 있습니다. 극성 반전만으로 왕복이 되므로 타이머·컨트롤러 연동 구성이 간단합니다.
3. 소형 장치의 승강·푸싱 구동
경량 유닛의 상하 이동, 밀어내기, 스토퍼 동작 등 약 4kgf 이하 부하의 직선 구동에 사용할 수 있습니다. 리미트스위치로 양 끝 정지가 되므로 위치 센서를 따로 구성하지 않아도 기본 왕복 동작이 완성됩니다.
4. DIY·시제품·실습 장치
DC12V + 극성 반전 제어라는 단순한 구동 조건 덕분에 아두이노, 릴레이 모듈 등과 조합한 자작 장치나 교육·실습용 구동부로도 부담 없이 사용할 수 있습니다.
스트로크 선정 가이드
이송속도 20mm/s 기준 편도 이동시간입니다. 스트로크 선택 시 장치의 동작 시간을 미리 가늠해 보세요.
스트로크편도 이동시간스트로크편도 이동시간
50mm 약 2.5초 250mm 약 12.5초
100mm 약 5초 300mm 약 15초
150mm 약 7.5초 350mm 약 17.5초
200mm 약 10초
무부하 20mm/s 기준의 편도 계산값이며, 실제 부하 및 운전조건에 따라 이동시간은 달라질 수 있습니다.
주문 전 꼭 확인하세요
1. 실제 부하가 약 4kgf(40N) 이내인지 확인해 주세요. 부하가 추력에 가까울수록 여유를 두고 한 단계 큰 사양의 제품을 검토하시길 권장합니다.
2. 스트로크와 제품 전체 길이는 다른 값입니다. 설치공간·장착부 치수를 함께 확인해 주세요.
3. 리미트스위치는 외장형입니다. 장치 구성에 맞는 설치방식인지 확인해 주세요.
고객 지원 서비스
1. 사양 선정 상담
부하 무게, 필요한 이동거리, 사용 환경을 알려주시면 이 제품이 적합한지, 다른 사양이 나을지 함께 검토해 드립니다.
2. 스트로크 옵션 문의
50~350mm 범위 내에서 필요한 스트로크 옵션의 재고·납기를 구매 전에 확인해 드립니다. 게시판 또는 전화로 문의해 주세요.
3. 견적 및 세금계산서
수량·사양 확정 시 견적서를 발행해 드리며, 사업자 구매 시 세금계산서 발행이 가능합니다.
4. 특수 사양 문의
표준 옵션 외 스트로크나 사양이 필요한 경우 주문제작 게시판으로 문의해 주시면 가능 여부를 검토해 드립니다.








배송안내




　　배송안내
　　1. 총 결제 금액 15만원 이상 구매 시 무료배송, 15만원 미만일 경우 배송비 3,500원이 추가됩니다.
　　2. 배송은 CJ대한통운 택배를 이용하고 있습니다.
　　3. 주문 제작, 주문 발주, 조립제품의 경우 7일~14일 정도 소요될 수 있습니다.
　　4. 배송 상황은 대한통운 홈페이지에서 확인 가능합니다.
　　5. 퀵으로 배송받으실 경우, 지불하신 택배비는 환불되지 않습니다.
    6. 15만원이상 구매시 저희가 부담했던 택배비에 대해서, 단순변심에 의한 취소는 처음발송시의택배비 차감하고 환불처리 됩니다.
    7. 구매하신 제품의 크기(부피 또는 길이)에 따라 기본 배송비 외에 추가 비용이 발생할 수 있습니다(실제 비용 측정 후 안내).
　　

　　교환, 반품이 불가한 경우
　　1. 상품 개봉으로 인한 상품 가치 훼손 시에는 7일 이내라도 교환·반품이 불가능합니다.
　　2. 주문 제작, 조립제품의 경우 7일 이내이더라도 교환·반품이 불가능합니다.
　　3. 전압이 단 1회라도 인가된 경우 교환·반품이 불가능합니다. 단순변심은 절대 박스를 개봉하지 않은 상태로 반품처리 진행하시기 바랍니다.
　　4. 반드시 선불 택배로 보내셔야 하며, 착불일 경우 반송처리 됩니다.
　　5. 일부 상품은 신모델 출시, 부품 가격 변동 등 제조사 사정으로 가격이 변동될 수 있습니다.
　　6. 박스 개봉시 절대 반품,교환이 불가하오니, 단순변심의 경우 절대 포장을 개봉하지 마세요.

　　유의사항
　　1. 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있으며, 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다.
　　2. 상기 제품에 첨부된 데이터시트는 참고사항 입니다.
　　3. 데이터시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지 않습니다.
　　4. 제공되는 스펙과 모양은 별도의 공지없이 변경될 수 있습니다.
