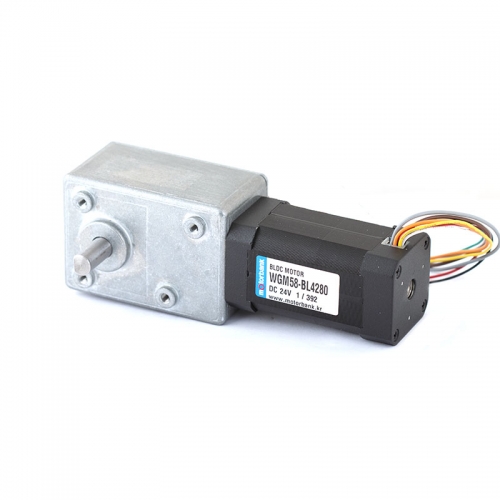

고토크 58각 BLDC모터 웜감속기어모터 WGM58-BL4280 DC 24V
  • 고토크 58각 BLDC모터 웜감속기어모터 WGM58-BL4280 DC 24V
  • 고토크 58각 BLDC모터 웜감속기어모터 WGM58-BL4280 DC 24V
  • 고토크 58각 BLDC모터 웜감속기어모터 WGM58-BL4280 DC 24V

고토크 58각 BLDC모터 웜감속기어모터 WGM58-BL4280 DC 24V

전압: 24V
속도: 313~5RPM
정격토크: 13.3~326.3kgf.cm
무게: 약1.3kg
공유
판매가
140,000원
모델명
WGM58-BL4280
구매혜택
할인 : 적립 마일리지 :
배송비
3,500원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000034894
감속비
구매안내 WGM58-BL4280 | 고토크 58각 BLDC 웜감속기어모터 | 모터뱅크
BLDC 웜기어 감속 58각 · 홀센서 내장

WGM58-BL4280
고토크 웜감속기어모터

58각 웜감속기와 BL4280 고출력 BLDC모터가 결합된 산업용 감속모터입니다. 최대 326.3kgf·cm의 강력한 토크와 다양한 감속비 옵션으로 폭넓은 산업 현장에 적용됩니다.

24 VDC 정격전압
326.3 kgf·cm 최대토크
5~313 RPM 속도 범위
80 W 모터출력
58 × 58mm Hall WGM58-BL4280
specifications

제품 상세 사양

다양한 감속비 선택이 가능하며, 감속비에 따라 토크와 속도가 달라집니다. 아래는 주요 사양 범위입니다.

모델명WGM58-BL4280
모터 타입BLDC (Brushless DC) · 홀센서 내장 · 3상
적용 모터BL4280 (42mm × 80mm 이너로터 BLDC)
정격전압DC 24V
모터 출력80W
속도 범위5 ~ 313 RPM (감속비에 따라)
토크 범위13.3 ~ 326.3 kgf·cm (감속비에 따라)
감속기 타입웜 기어 (Worm Gear) · 58각 메탈 하우징
감속비 옵션다단 감속비 선택 가능 (주문 시 지정)
셀프 록킹✅ 지원 (웜기어 특성 — 역회전 방지)
소음 특성저소음 설계 · 메탈기어 적용
💡
감속비 선택 가이드: 고토크(저속)가 필요하면 높은 감속비를, 고속이 필요하면 낮은 감속비를 선택하세요. BL4280은 BL4260 대비 더 높은 출력(80W)을 제공하여 같은 감속비에서도 더 큰 토크를 낼 수 있습니다.
applications

적용 분야

높은 토크 밀도와 셀프 록킹 기능을 활용하여 다양한 산업 분야에서 사용됩니다.

🏭

컨베이어 / 산업 자동화

벨트 컨베이어, 분류기, 회전 테이블 등 연속 구동이 필요한 산업 라인에 적합합니다. 높은 감속비로 안정적인 저속 대토크 구동이 가능합니다.

💆

안마기기 / 의료장비

안마의자 구동부, 물리치료 장비, 의료용 리프트 등에 적용됩니다. 저소음 설계로 쾌적한 환경을 유지합니다.

🚪

자동 도어 / 게이트 시스템

셀프 록킹으로 전원 차단 시에도 위치를 유지합니다. 슬라이딩 도어, 셔터, 방화문 구동에 안정적입니다.

📦

AGV / 물류 로봇

물류 자동화 로봇, AGV 바퀴 구동, 이송 장치 등에서 80W급 출력과 넓은 속도 범위를 활용할 수 있습니다.

🎛️

위치제어 / 리프트 장치

높이 조절 데스크, 전동 리프트, 태양광 트래커 등 정밀 위치 유지가 필요한 시스템에 사용됩니다.

🎡

전시 / 무대 장치

회전 전시대, 무대 세트 구동, 대형 사이니지 등 저속 정밀 회전 및 하중 지지가 필요한 분야에 적합합니다.

how to use

사용 방법

BLDC 모터는 반드시 전용 드라이버를 통해 구동해야 합니다. 아래 순서를 따라 설치하세요.

1

드라이버 준비

BDD-480 등 DC 18~50V 대응 BLDC 드라이버를 준비합니다.

→
2

배선 연결

3상 전원선(U/V/W)과 홀센서 신호선을 드라이버에 연결합니다.

→
3

전원 인가

DC 24V SMPS를 드라이버에 연결하고, 극성을 확인합니다.

→
4

구동 및 제어

내장 볼륨, 외부 PWM 또는 MCU를 통해 속도와 방향을 제어합니다.

⚠️
주의: BLDC 모터에 직접 DC 전원을 인가하면 동작하지 않으며 파손될 수 있습니다. 반드시 BLDC 전용 드라이버를 통해 구동하세요. 3상 배선(U/V/W) 순서가 바뀌면 회전 방향이 변경되므로 원하는 방향이 아닌 경우 아무 2개 선을 교체하세요.
recommended driver

추천 드라이버: BDD-480

BDD-480

480W급 디지털 BLDC 드라이버 · DC 18~50V · MCU 제어 겸용

  • ⚡
    480W 고출력 · 정격 10A 24V 구동 시 WGM58-BL4280(80W)을 충분한 마진으로 안정 구동합니다.
  • 🔄
    홀센서 / 센서리스 자동 식별 홀센서가 연결되면 자동으로 센서 모드, 미연결 시 센서리스 모드로 전환됩니다.
  • 🖥️
    MCU 외부 제어 지원 아날로그 0~5V, PWM 신호, EN/DIR 디지털 신호로 외부 마이크로컨트롤러 연동이 가능합니다.
  • 📊
    속도 디스플레이 보드 연결 가능 외부 속도 표시 보드를 연결하여 실시간 RPM을 모니터링하거나, PC 연결로 파라미터를 설정할 수 있습니다.
  • 🛡️
    종합 보호 기능 과전류, 과전압, 저전압, 과열, 모터 스톨 보호 등 종합 보호 회로가 내장되어 있습니다.
  • 📈
    타코미터 펄스 출력 FG(속도 피드백) 신호 출력으로 외부 시스템에서 실시간 속도 모니터링이 가능합니다.
✓ WGM58-BL4280과 호환 확인 완료
BDD-480 주요 사양
입력 전압DC 18 ~ 50V
정격 출력480W
정격 전류10A 이하
최고 속도10,000 RPM/MIN
센서 모드홀센서 / 센서리스 자동 식별
속도 제어볼륨 / 아날로그(0~5V) / PWM
방향 제어EN, DIR 신호 / 스위치
보호 기능과전류/과전압/저전압/과열/스톨
출력 신호타코미터 펄스 (FG)
MCU 제어지원 (PWM / 아날로그 / DIR)
시스템 구성 예시
WGM58-BL4280 + BDD-480 + 24V SMPS
control methods

제어 방법

BDD-480 드라이버는 다양한 입력 방식을 지원하여 심플한 볼륨 제어부터 MCU 자동제어까지 폭넓게 대응합니다.

🎚️

내장 볼륨 제어

드라이버에 탑재된 가변저항을 돌려 0~100% 무단계 속도 조절이 가능합니다. 외부 장치 없이 즉시 사용 가능한 가장 간단한 제어 방식입니다.

📶

외부 PWM 신호 제어

MCU(Arduino, STM32 등)의 PWM 출력을 드라이버 외부 입력에 연결하면 프로그램 기반의 자동 속도 제어가 가능합니다.

// Arduino PWM 속도제어 예시 const int pwmPin = 9; const int dirPin = 8; void setup() { pinMode(pwmPin, OUTPUT); pinMode(dirPin, OUTPUT); } void loop() { digitalWrite(dirPin, HIGH); // CW analogWrite(pwmPin, 180); // ~70% }
🔀

아날로그 전압(0~5V) 제어

DAC 출력 또는 외부 가변저항 분압으로 0~5V 전압을 인가하면 전압에 비례하여 모터 속도가 변합니다. PLC 연동이나 산업용 컨트롤러 접속에 적합합니다.

↩️

EN / DIR 신호 제어

EN(활성화) 신호로 모터 구동/정지를 제어하고, DIR(방향) 신호로 CW/CCW 정역회전을 전환합니다. 디지털 I/O만으로 방향과 구동을 제어할 수 있어 자동화 시스템 연동에 편리합니다.












결선도 — Motor Wiring / Encoder Wiring / Connector Pin Layout
결선도 — Motor Wiring / Connector Pin Layout
결선도 (Motor Wiring Diagram)
⚡ Motor Wiring
BLDC · 8-PIN
ColorWire Definition
Phase Wires
YELLOW U
GREEN V
BLUE W
Power
RED VCC
BLACK GND
Hall Sensor
YELLOW Hu
GREEN Hv
BLUE Hw
Connector Pin Layout
K — Direction
View from mating face
8-PIN CONNECTOR
BLACK
GND
BLUE
W
GREEN
V
YELLOW
U
RED
VCC
BLUE
Hw
GREEN
Hv
YELLOW
Hu
PIN MAP
ROW 1 (Top)
BLACK → GND
BLUE  → W
GREEN → V
YELLOW→ U
ROW 2 (Bottom)
RED   → VCC
BLUE  → Hw
GREEN → Hv
YELLOW→ Hu
