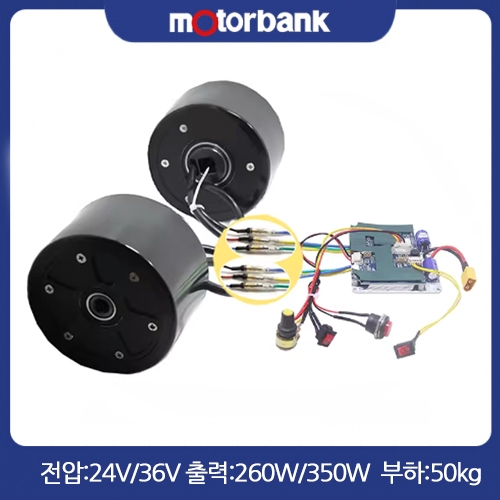

3인치 홀센서 BLDC 인휠모터 세트 MS-BL5690-G1
  • 3인치 홀센서 BLDC 인휠모터 세트 MS-BL5690-G1

3인치 홀센서 BLDC 인휠모터 세트 MS-BL5690-G1

출력: 260/350W
속도:1500/2200rpm/min
정격전압:24/36V
추천부하: 50KG
공유
정가
397,680원
판매가
374,000원
모델명
MS-BL5690-G1
구매혜택
할인 : 적립 마일리지 :
배송비
0원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000034886
전압
구매안내





관통홀형 모터 설치 방법

1. 70 / 83 / 90 규격 모터는 중앙에 관통 홀이 있는 구조로, 모터 중앙부는 회전하지 않고 외부 하우징만 회전합니다.

2. 모터 중앙의 원형 관통 홀 직경은 Ø8mm이며, 모터 전선이 나오는 측에는 12 × 12mm, 깊이 6mm의 사각 홀이 있습니다.

이 사각 홀은 모터 중앙부의 회전을 방지하여 모터 전선이 꼬이거나 단선되는 것을 방지하기 위한 고정용 구조입니다.

3. 따라서 모터 장착 시 직경 Ø8mm의 별도 고정축을 모터 중앙 홀에 관통시켜 고정해야 합니다.

또한 고정축 한쪽에는 12 × 12mm, 높이 6mm의 사각 돌출부를 가공하여 모터의 사각 홀과 맞물리도록 설치해야 합니다.


※ 주의: 모터 중앙부가 회전하지 않도록 고정축과 사각 돌출부를 정확하게 맞춰 장착하십시오.



배송안내




　　배송안내
　　1. 총 결제 금액 15만원 이상 구매 시 무료배송, 15만원 미만일 경우 배송비 3,500원이 추가됩니다.
　　2. 배송은 CJ대한통운 택배를 이용하고 있습니다.
　　3. 주문 제작, 주문 발주, 조립제품의 경우 7일~14일 정도 소요될 수 있습니다.
　　4. 배송 상황은 대한통운 홈페이지에서 확인 가능합니다.
　　5. 퀵으로 배송받으실 경우, 지불하신 택배비는 환불되지 않습니다.
    6. 15만원이상 구매시 저희가 부담했던 택배비에 대해서, 단순변심에 의한 취소는 처음발송시의택배비 차감하고 환불처리 됩니다.
    7. 구매하신 제품의 크기(부피 또는 길이)에 따라 기본 배송비 외에 추가 비용이 발생할 수 있습니다(실제 비용 측정 후 안내).
　　

　　교환, 반품이 불가한 경우
　　1. 상품 개봉으로 인한 상품 가치 훼손 시에는 7일 이내라도 교환·반품이 불가능합니다.
　　2. 주문 제작, 조립제품의 경우 7일 이내이더라도 교환·반품이 불가능합니다.
　　3. 전압이 단 1회라도 인가된 경우 교환·반품이 불가능합니다. 단순변심은 절대 박스를 개봉하지 않은 상태로 반품처리 진행하시기 바랍니다.
　　4. 반드시 선불 택배로 보내셔야 하며, 착불일 경우 반송처리 됩니다.
　　5. 일부 상품은 신모델 출시, 부품 가격 변동 등 제조사 사정으로 가격이 변동될 수 있습니다.
　　6. 박스 개봉시 절대 반품,교환이 불가하오니, 단순변심의 경우 절대 포장을 개봉하지 마세요.

　　유의사항
　　1. 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있으며, 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다.
　　2. 상기 제품에 첨부된 데이터시트는 참고사항 입니다.
　　3. 데이터시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지 않습니다.
　　4. 제공되는 스펙과 모양은 별도의 공지없이 변경될 수 있습니다.



　　구매 전 주의사항 (주의사항을 읽지 않고 구매 시 발생하는 문제는 당사가 책임지지 않습니다.)
　　- ​감속기 장착 조립제품 및 PCB 조립제품 등은 결제 후 절대 변경,취소,교환되지 않습니다. 결제하시기 전 신중히 선정하시기 부탁드립니다.
     -  저희는 B2B 전문 쇼핑몰입니다.  또한 KC를 받지 않아도 되는 산업용부품을 대부분 판매중입니다.
    - 판매제품은 완제품이 아닌 부품입니다. 약간의 차이, 피복 등으로 인한 환불,교환,AS는 불가합니다.
