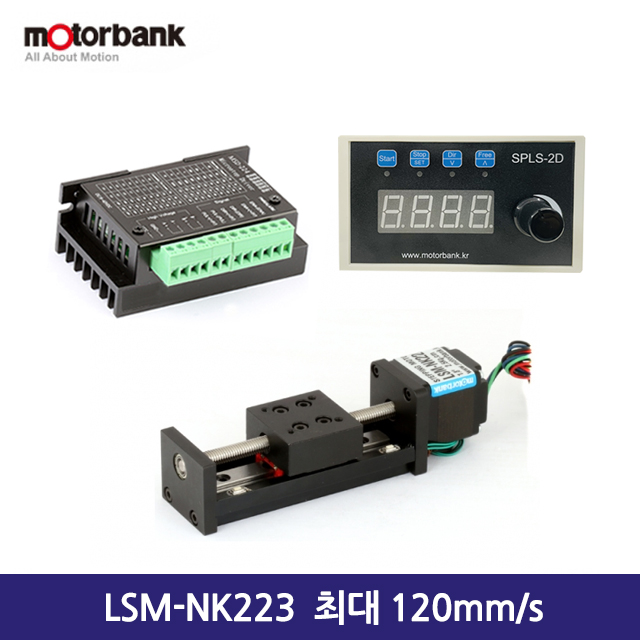

리니어스테이지 모듈 아날로그세트 MS-LSM-NK223-G1 스트록50-200MM
  • 리니어스테이지 모듈 아날로그세트 MS-LSM-NK223-G1 스트록50-200MM

리니어스테이지 모듈 아날로그세트 MS-LSM-NK223-G1 스트록50-200MM

수평최대부하: 2.5KG
수직최대부하: 1KG
볼스크류속도 0.1~120mm/s
공유
정가
206,100원
판매가
145,000원
제조사
자사
모델명
MS-LSM-NK223-G1
구매혜택
할인 : 적립 마일리지 :
배송비
3,500원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000028599
스트록
리미터센서
구매안내

구매 전 필독 — 옵션 선택·결선·도면

Q. 리미트 센서 옵션, 나중에 추가할 수 있나요? (구매 전 꼭 결정)
아니요 — 리미트 센서 포함 타입은 센서 내장형이라 구매 후 별도 추가가 불가능합니다. 리미트를 이용한 왕복·정지 동작을 계획하신다면 주문 시 반드시 리미트 센서 포함 옵션을 선택하세요. 옵션을 놓치셨다면 외장형 리미트 센서를 별도 장착하는 방법이 있으나, 설치 공간·사이즈 적합 여부를 먼저 확인하셔야 합니다.
Q. 모터·드라이버·제어부 결선은 어떻게 하나요?
세트 구성품 간 결선 방법은 기술자료 게시판의 결선 안내에 정리되어 있습니다. 결선 후 동작하지 않으면 결선 사진을 상품문의에 첨부해 주세요 — 확인해 드립니다.
Q. 별도 신호 없이 무한 왕복 운전이 되나요?
네, 컨트롤러의 왕복 모드에서 반복 횟수를 0으로 설정하면 무한 반복됩니다. 리미트 센서 포함 옵션과 조합하면 스트로크 양 끝 사이를 자동으로 계속 왕복하는 구성이 가능합니다.
Q. 옵션명의 T6*1, T6*2, T6*6은 무슨 뜻인가요? 부하를 더 키우려면요?
스크류 직경(6mm) × 리드(모터 1회전당 이동량 mm)를 뜻합니다. 리드가 클수록 같은 회전수에서 빠르게 이동하고, 작을수록 미세 이송·추력 확보에 유리합니다. 세트 그대로에서 모터만 상위 용량으로 교체해 부하를 크게 늘리는 것은 모터 사이즈 변경(42각급)이 필요한 영역이므로, 필요 하중·속도를 상품문의에 남겨 주시면 적합한 구성을 안내해 드립니다.
Q. 설계용 2D/3D 도면을 받을 수 있나요?
네 — 공용 도면 폴더에서 확인하시고, 없는 항목은 ①스트로크 ②리드 ③리미트 센서 포함 여부 ④샘플/양산 수량을 상품문의에 남겨 주시면 전달해 드립니다. 주의: 리미트 센서 포함 사양은 일반 도면과 치수가 다르므로, 리미트 포함으로 설계하실 경우 반드시 그 조건을 명시해 요청하세요. 세트 구성 드라이버·컨트롤러의 도면도 요청 시 함께 제공됩니다.
Q. 스크류에 윤활유를 써도 되나요?
네, 스크류 부분에 윤활유 사용이 가능합니다. 이동이 뻑뻑해지거나 소음이 커질 때 얇게 도포하면 도움이 되며, 특정 제품을 지정 추천하지는 않으니 일반 기계용 윤활제를 사용하시면 됩니다.
작성: MotorBank 기술팀 · 실제 고객 문의를 바탕으로 작성 · 최종 업데이트: 2026-08-14















리미트센서 결선

초록색두개 선이 한쌍이고 검정색 2개선이 한쌍입니다.
한쪽은(초록과 검정) 각각신호선에 연결해주시고  한쪽은(초록과 검정)  같이GND로 연결해주시면 됩니다.
