구매 전 필독 — 구동 구성·리미트·스트로크 제작
Q. 구동하려면 무엇이 필요한가요? 어떤 드라이버를 쓰나요?
홀센서 BLDC 방식이므로 BLDC 드라이버가 필요합니다. 기본 조합은
BDD-240이며,
스위치·가변저항이 없다면 볼륨 스위치 케이블(ACC-10)을 함께 구매하세요.
아두이노·라즈베리파이 등 상위 장치의 PWM 제어도 가능하고, 결선은
아두이노 제어세트(MS-BDD-240-A1) 페이지의
구성을 참고하면 됩니다. 드라이버 1대당 실린더 1개(1대1 제어)이므로 다축 구성은 축 수만큼 드라이버를 준비하세요.

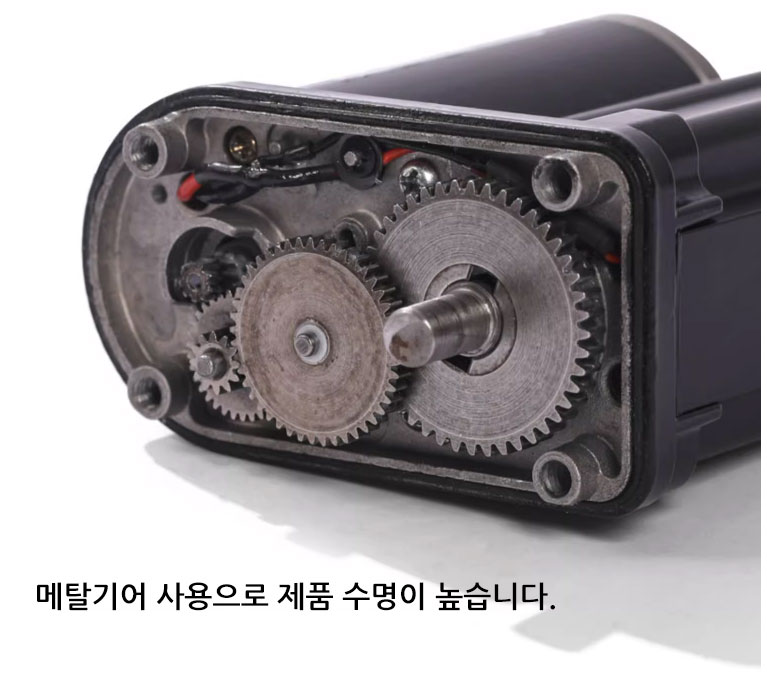

Q. 기어박스 쪽에서 나온 4선은 무엇인가요? 드라이버에 연결하나요?
그 4선은 전·후진 리미트 센서 출력선입니다. 주의: 리미트 선은 드라이버에 연결하는 것이 아니라
별도 회로(상위 제어기 입력 또는 전원 차단 회로)로 처리해야 합니다.
선별 정의와 결선 방법은 본 페이지 하단의 결선 안내를 참고하시고,
적용 구성이 애매하면 사용 중인 제어 방식(스위치/아두이노/PLC)을 상품문의에 남겨 주세요.
Q. 원하는 스트로크 길이로 제작할 수 있나요? (이 제품의 강점)
네, 본 제품은 스트로크 주문 제작이 가능합니다. 판매 옵션(최대 700mm까지) 외의 길이(예: 50mm, 250mm)도
제작할 수 있으며, 옵션에 없는 길이는 가까운 상위 옵션 가격으로 주문 후 주문서 비고란에
원하는 스트로크를 기재하시면 됩니다(예: 300mm 옵션 선택 후 "250mm 스트로크" 기재).
제작 납기는 통상 입금일 기준 10~15일이며, 자재 수급 시기에 따라 3~4주까지 늘어날 수 있으니
일정이 있으시면 주문 전 확인해 주세요.
Q. 내구 수명(반복 횟수)은 어느 정도인가요?
사용 시간 기준 약 5,000시간, 왕복 약 10만 회 수준이며 부하·속도·환경에 따라 달라집니다.
수십만 회 이상의 반복 내구가 필요한 시험 설비 용도라면 요구 횟수·부하 조건을 상품문의에 남겨 주세요 —
적합 여부와 대안 구성을 판단해 드립니다.
Q. 수령 후 선 개수가 예상과 다릅니다. 어떻게 확인하나요?
본 제품은 홀센서 타입 기준으로 모터 3상 + 홀센서 5선(+리미트 4선) 구성입니다.
선 개수가 이보다 적다면 센서리스 타입으로 제작·출고되었을 가능성이 있으니,
주문번호와 선 구성 사진을 상품문의에 남겨 주세요 — 주문 옵션과 대조해 확인해 드립니다.
홀센서 신호로 속도를 계산하실 경우 본 모터의 극쌍수는 2입니다(1회전 = 극쌍수×3 = 6펄스).
Q. 설계용 3D 도면을 받을 수 있나요?
네 — 공용 도면 폴더에서 확인하시고,
필요한 스트로크의 파일이 없으면 스트로크를 명시해 상품문의로 요청해 주세요. 브라켓 제작용 3D(STEP) 파일이 제공됩니다.
작성: MotorBank 기술팀 · 실제 고객 문의를 바탕으로 작성 · 최종 업데이트: 2026-08-14
리미트센서 결선
브라운+블루 선이 한쌍이고 블랙+화이트 선이 한쌍입니다.
배송안내
배송안내
1. 총 결제 금액 15만원 이상 구매 시 무료배송, 15만원 미만일 경우 배송비 3,500원이 추가됩니다.
2. 배송은 CJ대한통운 택배를 이용하고 있습니다.
3. 주문 제작, 주문 발주, 조립제품의 경우 7일~14일 정도 소요될 수 있습니다.
4. 배송 상황은 대한통운 홈페이지에서 확인 가능합니다.
5. 퀵으로 배송받으실 경우, 지불하신 택배비는 환불되지 않습니다.
6. 15만원이상 구매시 저희가 부담했던 택배비에 대해서, 단순변심에 의한 취소는 처음발송시의택배비 차감하고 환불처리 됩니다.
7. 구매하신 제품의 크기(부피 또는 길이)에 따라 기본 배송비 외에 추가 비용이 발생할 수 있습니다(실제 비용 측정 후 안내).
교환, 반품이 불가한 경우
1. 상품 개봉으로 인한 상품 가치 훼손 시에는 7일 이내라도 교환·반품이 불가능합니다.
2. 주문 제작, 조립제품의 경우 7일 이내이더라도 교환·반품이 불가능합니다.
3. 전압이 단 1회라도 인가된 경우 교환·반품이 불가능합니다. 단순변심은 절대 박스를 개봉하지 않은 상태로 반품처리 진행하시기 바랍니다.
4. 반드시 선불 택배로 보내셔야 하며, 착불일 경우 반송처리 됩니다.
5. 일부 상품은 신모델 출시, 부품 가격 변동 등 제조사 사정으로 가격이 변동될 수 있습니다.
6. 박스 개봉시 절대 반품,교환이 불가하오니, 단순변심의 경우 절대 포장을 개봉하지 마세요.
유의사항
1. 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있으며, 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다.
2. 상기 제품에 첨부된 데이터시트는 참고사항 입니다.
3. 데이터시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지 않습니다.
4. 제공되는 스펙과 모양은 별도의 공지없이 변경될 수 있습니다.
구매 전 주의사항 (주의사항을 읽지 않고 구매 시 발생하는 문제는 당사가 책임지지 않습니다.)
- 감속기 장착 조립제품 및 PCB 조립제품 등은 결제 후 절대 변경,취소,교환되지 않습니다. 결제하시기 전 신중히 선정하시기 부탁드립니다.
- 저희는 B2B 전문 쇼핑몰입니다. 또한 KC를 받지 않아도 되는 산업용부품을 대부분 판매중입니다.
- 판매제품은 완제품이 아닌 부품입니다. 약간의 차이, 피복 등으로 인한 환불,교환,AS는 불가합니다.

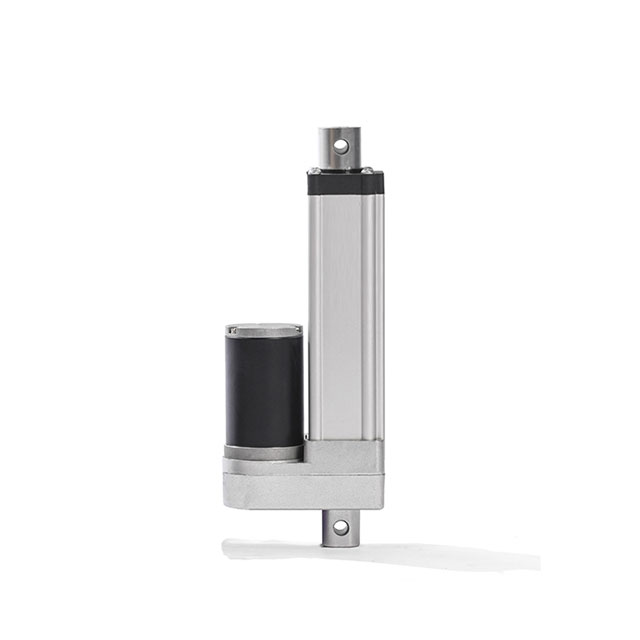

이미지 확대보기홀센서타입 BLDC전동실린더 LM-BL3660-2430 리니어액추에이터 24V 300N 30mm/s 리미트센서 위치제어가능
