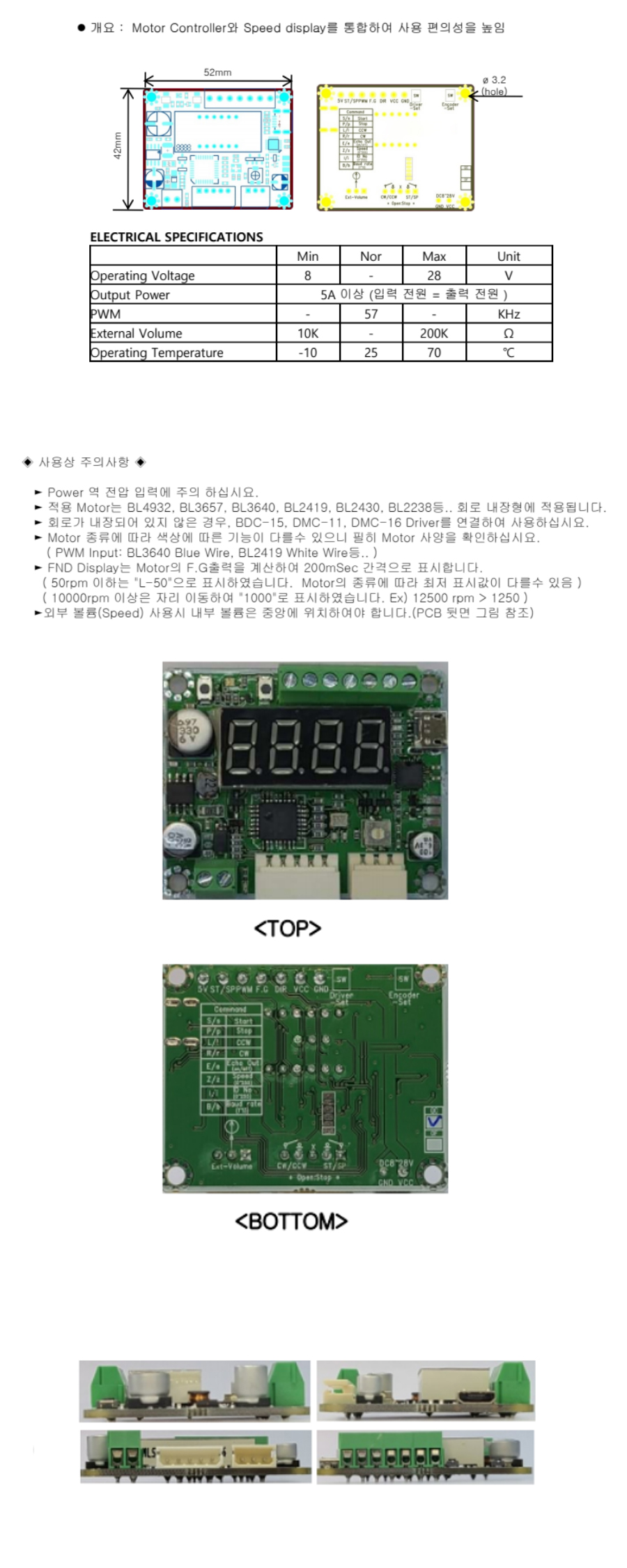

SDC-10
모터 컨트롤러 + 속도표시기
BLDC모터, DC엔코더모터 속도표시 컨트롤러
Motor Controller and speed display of BLDC motor, Encoder motor
Model SDC-10 (DC8V ~ 28V)
● 전원입력
전원입력은 DC8V ~ DC28V 범위의 전원을 입력하여야 합니다. 사용하는 DC모터와 동일한 전압을 입력합니다.
● 속도조절 내부볼륨
속도조절은 장착된 가변저항 볼륨으로 정지/기동과 속도를 조절할 수 있습니다(볼륨스위치 선택)
● 속도조절 외부볼륨
정지/기동이 되는 외부볼륨(10K Ω)을 이용하여 속도조절 할 수 있습니다(이때 내부볼륨은 중앙에 위치해야 함)
● 외부 기동/정지 제어기능
Start / Stop 을 속도 볼륨으로 간단히 할 수 있습니다.
2단 스위치를 연결하여 사용합니다.
-스위치 ON 상태: CW(정)이나 CCW(역)모터 구동
-스위치 OFF 상태: 모터 정지
● 3단 스위치로 CW(정), 정지, CCW(역) 제어가능
-스위치 ON상태(좌/우): CW(정) 또는 CCW(역) 방향 회전
-스위치 OFF상태(중간): 모터 정지
● 속도표시
- FND Display는 모터의 F.G. 출력을 계산하여 200ms 간격으로 표시됨. 10,000rpm 이상은 "1000"으로 표시됨.
● 사용방법
- 구동드라이버 내장형 BLDC모터는 바로 사용하면 되고,
-엔코더모터 사용시는 Option1에 점퍼를 꽂고, DMC-16 엔코더모터 드라이버를 SDC-10에 연결해 8V에서 28V사이에서
모터 전원과 같은 전압을 인가합니다.

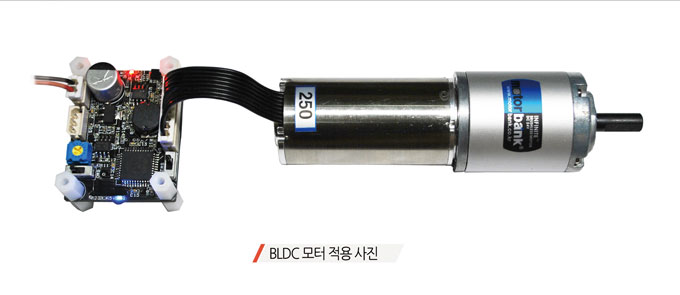

● 적용 모터
BL1625, BL2238, BL2419, BL3640 등과 엔코더모터
- SDC-10 속도표시 BLDC모터, 엔코더모터 컨트롤러.
- 구동드라이버내장형 BLDC모터에 최적화
■ BLDC모터 드라이버 BDC-15 사용시 주의사항
- Power 역전압 입력에
주의하십시요.
- 외부기기 제어시 Slide SW를 "Ext"에 위치하고 PWM을 입력 하십시요.
- 외부 Speed 볼륨 사용시
내부 Speed 볼륨은 중앙에 위치하여야 합니다.
- 80W 이상 지속 사용시 제품에 열이 발생될 수 있으니 주의하십시요.
(
Heat Sink를 보강하거나, Fan등을 이용하여 냉각 )
- Motor 선의 연결순서에 주의 하십시요.
( 위치가 바뀔 경우
회전이상, 발열, 소음, 파손등의 문제가 발생됨 )
- Hall Sensor 전원(5V)을 다른 용도로 사용하지 마십시요.
-
단자의 기능은 뒷면에 Silk로 표기되어 있습니다.
- F.G 단자는 Hu(Sensor) 출력단자입니다.
( 1회전에 6 Clock
출력 됨 )
BLDC모터 드라이버 BDC-15
- 100W급 BLDC모터 컨트롤러
- 직류
저전압(12/24V)전원용
- 24V 구동시 3.5A(방열판&냉각팬 장착시 6.25A)
* 적용모터 :
BL1636, BL2040, BL2854, BL3269, BL3660
■ BDC-15 100W BLDC모터 컨트롤러
Min
Nor Max
Unit
Operating
Voltage 8 -
28 V
(Volt)
Output
Power 80 150 W
External
Volume
1K 10K 200K Ω
Operating
Temperature -10
25 70
℃
■ 24V 구동시 3.5A(방열판&냉각팬 장착시
6.25A)
