BLDC모터 듀얼진동모터세트 BLC-BL4259V-12V 컨트롤러 브라켓
  • BLDC모터 듀얼진동모터세트 BLC-BL4259V-12V 컨트롤러 브라켓
  • BLDC모터 듀얼진동모터세트 BLC-BL4259V-12V 컨트롤러 브라켓
  • BLDC모터 듀얼진동모터세트 BLC-BL4259V-12V 컨트롤러 브라켓

BLDC모터 듀얼진동모터세트 BLC-BL4259V-12V 컨트롤러 브라켓

세트 DC12V 3상 8선 BLDC모터 장수명, 고출력, 로봇용, 의료기, 프린터, 컨베이어, 검사장비
공유
판매가
112,200원
제조사
모터뱅크
모델명
BLC-BL4259V-12V
구매혜택
할인 : 적립 마일리지 :
배송비
3,500원 / 주문시결제(선결제) 조건별배송 지역별추가배송비
택배
방문 수령지 : 서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호
상품코드
1000016012
출시일
2022-02-22
드라이버 타입
추가구매
구매안내 BLC-BL4259V-12V | BLDC 듀얼진동모터 세트 | 모터뱅크
듀얼 진동모터 올인원 세트

BLC-BL4259V-12V
듀얼 BLDC 진동모터 세트

42mm BLDC 진동모터 2개 + 전용 컨트롤러 + 고정 브라켓이 하나로. 3상 8선 홀센서 BLDC 모터의 장수명과 강력한 진동력을 올인원 패키지로 제공합니다.

DC 12V BLDC 3상 8선 듀얼(2개) 진동 컨트롤러 포함
Motor 1 Motor 2 BLC Controller BLC-BL4259V-12V SET
12VDC정격전압
42mm모터직경
×2DUAL진동모터
package contents

세트 구성품

별도 드라이버 구매 없이 바로 사용 가능한 올인원 진동모터 세트입니다.

× 2 🔄

BL4259V BLDC 진동모터

42mm × 59mm BLDC 이너로터 진동모터. 3상 8선 홀센서 타입으로 장수명·고출력 설계입니다.

× 1 🎛️

BLC 전용 컨트롤러

듀얼 BLDC 진동모터 전용 드라이버/컨트롤러. 속도 조절 및 ON/OFF 제어가 가능합니다.

× 1 🔩

고정 브라켓 세트

42mm 모터 고정용 금속 브라켓. 장비에 견고하게 장착할 수 있는 고정 하드웨어를 포함합니다.

💡
올인원 패키지: 모터 + 컨트롤러 + 브라켓이 세트로 구성되어 별도 드라이버나 브라켓을 추가 구매할 필요 없이 수령 즉시 진동 시스템을 구축할 수 있습니다.

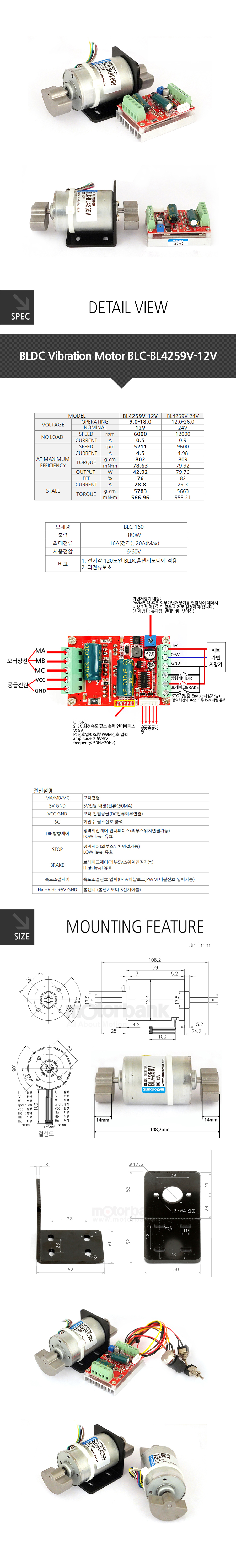

specifications

제품 상세 사양

BL4259V는 42mm 바디의 3상 8선 BLDC 진동모터로, 편심 웨이트가 장착되어 강력한 진동을 발생시킵니다.

세트 모델명BLC-BL4259V-12V
모터 모델BL4259V (42mm × 59mm 이너로터 BLDC)
모터 타입BLDC (Brushless DC) · 3상 8선 · 홀센서 내장
정격 전압DC 12V
진동 방식편심 웨이트(Eccentric Weight) 회전 진동
모터 수량2개 (듀얼 구성)
컨트롤러BLC 전용 듀얼 BLDC 드라이버 포함
브라켓42mm 모터 고정용 금속 브라켓 포함
모터 특성장수명 · 고출력 · 저소음
적용 분야안마기기 · 의료기 · 로봇 · 검사장비 · 컨베이어
why bldc vibration

왜 BLDC 진동모터인가?

일반 DC 진동모터 대비 BLDC 진동모터가 갖는 결정적 장점들.

⏳

압도적 수명

브러시가 없어 마모 부품이 없습니다. 일반 DC 모터 대비 수명이 3~5배 이상 길어 교체 비용이 절감됩니다.

DC ~2,000h → BLDC ~10,000h+
🔇

저소음 · 저전자 잡음

브러시 접촉에 의한 기계적 소음과 전기적 스파크 잡음이 없어 의료기기·안마기기 등 정숙성이 중요한 환경에 적합합니다.

전기적 노이즈 대폭 감소
💪

높은 효율 · 강력 진동

동일 크기 대비 출력이 높아 더 강한 진동을 발생시킵니다. 에너지 효율도 우수해 발열이 적습니다.

효율 80%+ · 최소 발열
applications

적용 분야

듀얼 BLDC 진동모터 세트는 다양한 산업 분야에서 활용됩니다.

💆

안마기기 / 안마의자

듀얼 모터로 좌우 대칭 진동을 생성. 안마의자, 핸드 마사지기, 진동 쿠션 등에 사용됩니다.

🏥

의료기기 / 물리치료

물리치료 장비, 재활기기, 체외충격파치료기 등에 적용. BLDC 특유의 저소음이 병원 환경에 적합합니다.

🤖

로봇 / 햅틱 피드백

로봇 햅틱(촉각) 피드백 시스템, VR 장갑, 게이밍 장치 등에 진동 피드백을 제공합니다.

🔬

검사장비 / 테스트

진동 테스트 장비, 부품 검사기, 소분 장치 등에서 제어된 진동을 발생시킵니다.

🖨️

프린터 / 자판기

용지 이송, 잉크 교반, 자판기 배출 메커니즘 등에 적용됩니다.

🏭

컨베이어 / 피더

진동 피더(Vibratory Feeder), 파츠 정렬기, 호퍼 바이브레이터 등 산업 자동화에 활용됩니다.

features

세트 특징

BLC-BL4259V-12V 세트만의 차별화 포인트.

🔄
듀얼 모터 동기 구동2개의 진동모터를 하나의 컨트롤러로 동시 구동. 좌우 대칭 진동이나 교차 진동 패턴을 구현할 수 있습니다.
📦
올인원 패키지모터 + 컨트롤러 + 브라켓 일체형 세트. 별도 부품 구매나 호환성 검증 없이 바로 장착 가능합니다.
🔌
3상 8선 홀센서 BLDC홀센서 기반 정밀 전자 정류. 저속에서도 안정적인 기동 성능과 정확한 속도 제어가 가능합니다.
🛡️
산업용 내구성BLDC 구조로 브러시 마모 없이 장시간 연속 운전이 가능합니다. 산업 현장에서도 안정적으로 동작합니다.
🔩
전용 고정 브라켓42mm 모터에 최적화된 금속 브라켓으로 견고한 장착이 가능합니다. 진동에 의한 풀림을 방지합니다.
⚡
DC 12V 범용 전원DC 12V 구동으로 차량, 배터리팩, SMPS 등 다양한 전원에서 사용 가능합니다.
how to use

설치 방법

세트에 포함된 구성품만으로 간단하게 설치할 수 있습니다.

1

브라켓 장착

고정 브라켓을 장비 프레임에 볼트로 고정한 후, 모터 2개를 브라켓에 장착합니다.

2

배선 연결

각 모터의 3상 전원선(U/V/W)과 홀센서 신호선(5선)을 BLC 컨트롤러에 연결합니다.

3

전원 인가 및 구동

DC 12V 전원을 컨트롤러에 연결하고 속도를 조절하여 진동을 시작합니다.

⚠️
주의사항: BLDC 모터에 DC 전원을 직결하면 동작하지 않으며 모터 파손의 원인이 됩니다. 반드시 세트에 포함된 BLC 전용 컨트롤러를 통해 구동하세요. 전원 극성(+/-)을 반드시 확인 후 연결하세요.
wiring guide

배선 가이드

BL4259V 모터(3상 8선)와 BLC 컨트롤러 간 결선 방법입니다. 모터 2개 모두 동일하게 연결합니다.

🔌 BL4259V (3상 8선) ↔ BLC 컨트롤러 결선

⚡ 3상 전원선 → 컨트롤러 출력

U상 → Motor U
V상 → Motor V
W상 → Motor W

📡 홀센서 신호선 (5선) → 컨트롤러

VCC (5V) → Hall VCC
GND → Hall GND
Hall A → HA
Hall B → HB
Hall C → HC
✅
팁: 3상 + 홀센서 = 총 8선(3+5)입니다. 회전 방향이 반대인 경우 U/V/W 중 아무 2개 선을 교체하면 됩니다. 선 색상은 제조 로트에 따라 상이할 수 있으므로 데이터시트를 반드시 확인하세요.
tech support

기술지원 안내

모터뱅크는 제품 선정부터 양산 적용까지 종합 기술지원을 제공합니다.

📋

제품 선정 지원

진동 강도·용도·환경에 맞는 최적 제품을 추천합니다.

📐

CAD / 도면

외형도 및 CAD 데이터로 기구 설계를 지원합니다.

🔧

배선 가이드

모터-컨트롤러 배선도와 핀맵을 제공합니다.

🎥

구동 영상

YouTube에서 실제 구동 테스트 영상을 확인하세요.

📧

이메일 문의

help@motorbank.kr로 전문 엔지니어가 답변합니다.

📦

주문제작

모터 사양 변경, 세트 구성 맞춤 제작이 가능합니다.

🔬

샘플 테스트

양산 전 소량 샘플로 적합성을 검증하세요.

📞

전화 상담

02-855-6201
배송(1번) · AS(2번)

듀얼 BLDC 진동모터, 세트로 바로 시작하세요

모터 + 컨트롤러 + 브라켓 올인원 세트 — 받자마자 바로 구동 가능

🛒 세트 구매하기 📦 진동모터 전체보기 ✉️ 기술문의

(주)로봇마트 · 사업자등록번호: 130-81-98202 · 대표: 김혜린

서울특별시 금천구 디지털로 178(가산동) A동 1115-1116호

TEL: 02-855-6201 · FAX: 02-2114-8132 · help@motorbank.kr

ⓒ motorbank.kr All rights reserved.


기존 버전 (A타입):


가변저항기 스위치는 별매입니다.



구매원하시면 추가상품에서 구매가능하십니다.






배송안내




　　배송안내
　　1. 총 결제 금액 15만원 이상 구매 시 무료배송, 15만원 미만일 경우 배송비 3,500원이 추가됩니다.
　　2. 배송은 CJ대한통운 택배를 이용하고 있습니다.
　　3. 주문 제작, 주문 발주, 조립제품의 경우 7일~14일 정도 소요될 수 있습니다.
　　4. 배송 상황은 대한통운 홈페이지에서 확인 가능합니다.
　　5. 퀵으로 배송받으실 경우, 지불하신 택배비는 환불되지 않습니다.
    6. 15만원이상 구매시 저희가 부담했던 택배비에 대해서, 단순변심에 의한 취소는 처음발송시의택배비 차감하고 환불처리 됩니다.
    7. 구매하신 제품의 크기(부피 또는 길이)에 따라 기본 배송비 외에 추가 비용이 발생할 수 있습니다(실제 비용 측정 후 안내).
　　

　　교환, 반품이 불가한 경우
　　1. 상품 개봉으로 인한 상품 가치 훼손 시에는 7일 이내라도 교환·반품이 불가능합니다.
　　2. 주문 제작, 조립제품의 경우 7일 이내이더라도 교환·반품이 불가능합니다.
　　3. 전압이 단 1회라도 인가된 경우 교환·반품이 불가능합니다. 단순변심은 절대 박스를 개봉하지 않은 상태로 반품처리 진행하시기 바랍니다.
　　4. 반드시 선불 택배로 보내셔야 하며, 착불일 경우 반송처리 됩니다.
　　5. 일부 상품은 신모델 출시, 부품 가격 변동 등 제조사 사정으로 가격이 변동될 수 있습니다.
　　6. 박스 개봉시 절대 반품,교환이 불가하오니, 단순변심의 경우 절대 포장을 개봉하지 마세요.

　　유의사항
　　1. 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있으며, 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다.
　　2. 상기 제품에 첨부된 데이터시트는 참고사항 입니다.
　　3. 데이터시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지 않습니다.
　　4. 제공되는 스펙과 모양은 별도의 공지없이 변경될 수 있습니다.



　　구매 전 주의사항 (주의사항을 읽지 않고 구매 시 발생하는 문제는 당사가 책임지지 않습니다.)
　　- ​감속기 장착 조립제품 및 PCB 조립제품 등은 결제 후 절대 변경,취소,교환되지 않습니다. 결제하시기 전 신중히 선정하시기 부탁드립니다.
     -  저희는 B2B 전문 쇼핑몰입니다.  또한 KC를 받지 않아도 되는 산업용부품을 대부분 판매중입니다.
    - 판매제품은 완제품이 아닌 부품입니다. 약간의 차이, 피복 등으로 인한 환불,교환,AS는 불가합니다.
