소프트웨어 사용 시 참고사항

속도 및 방향 제어가 정상적으로 동작하지 않을 경우 아래 내용을 확인해 주세요.

01. 모터 회전 방향(CW/CCW) 변경

BLDC 모터는 Hall 센서(H1/H2/H3) 신호 순서와 모터 상(U/V/W)의 조합에 따라 정상적인 구동 여부가 달라질 수 있습니다.

Hall 신호 또는 모터 상 결선이 맞지 않거나 회전 방향 설정이 올바르지 않은 경우, 모터가 정상적으로 회전하지 않거나 속도 및 방향 제어가 불안정할 수 있습니다.

02. 기본 제어 파라미터 설정

소프트웨어 최초 설정 시 아래 값을 기본값으로 설정한 후 테스트해 주세요.

모터가 정상적으로 동작하는 것을 확인한 후 Kp / Ki / Kd 값을 변경하여 원하는 응답 특성에 맞게 조정할 수 있습니다.

03. 분해능 설정

사용하는 모터의 종류에 따라 소프트웨어의 분해능 입력값을 다르게 설정해야 합니다.

※ 제품 사양에 따라 입력 기준이 다를 수 있으므로 해당 모터의 사양을 확인해 주세요.

04. 위치제어 모드 설정

위치제어 모드에 따라 정지(Stop) 명령의 동작 여부가 달라집니다.

이 모터를 아두이노로 속도·위치 제어하려면 어떻게 하나요?

//==============================================================

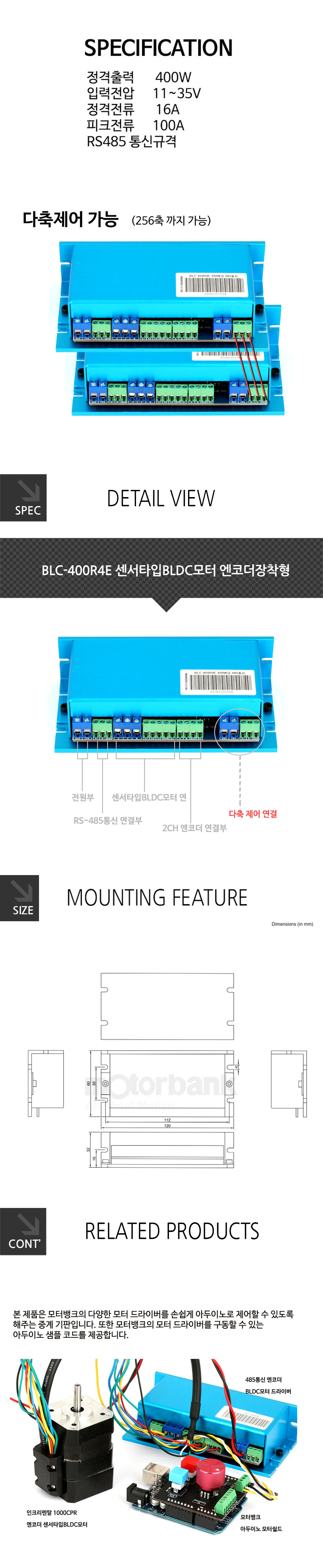

// PG42BL42100E1K + BLC-400R4E 아두이노 RS485 제어 예제 V1.2
// (MC-RS485 프로토콜 V1.0.2 문서 전수 대조 완료)
// 보드: Arduino Uno + RS485 컨버터 모듈(MAX485 등)
//
// [통신 설정] 9600bps(제품 초기값), 8 Data, No Parity, 1 Stop
// [프레임 구조] FF FE | ID | Data크기 | Checksum | Mode | Data...
//   Checksum = ~(ID + Data크기 + Mode + Data바이트 합)의 하위 1바이트
//
// [결선 - MAX485 모듈 기준] ※ 반드시 BLC-400R4E 상세페이지 결선도 기준
//   모듈 RO -> D10 / DI -> D11 / DE+RE(묶음) -> D3
//   모듈 A/B -> 드라이버 485 A/B (통신 안 되면 A/B 교차)
//   모듈 VCC -> 5V, GND -> 아두이노·드라이버 공통
//
// [이 모터 전용 초기 설정] 반드시 제어 Off(E) 상태에서, 명령 간 0.3초 이상 간격:
//   c     : 분해능 등록 - 1000CPR 모터는 CPR/4 규칙에 따라 250이 입력됩니다
//   d14   : 감속비 등록 (★구매 옵션 값 - 예: 1/14 -> d14. 0.1비 단위로 자동 환산)
//   설정은 EEPROM에 기록되므로 최초 1회만 하면 되고, 등록 후에는
//   위치(도)·속도(RPM)가 감속기 출력축 기준으로 동작합니다.
//
// [시리얼 모니터 사용법] (9600bps, "새 줄" 설정)
//   e / E : 제어 On / Off (Off 상태에서는 제어 명령이 무시됩니다)
//   f1000 : CW  100.0RPM (0.1RPM 단위, 도달시간 1초 가감속)
//   r500  : CCW  50.0RPM
//   s     : 감속 정지
//   g9000 : CW  90.00도 위치 이동 (0.01도 단위, 절대위치 0~655.33도)
//   G9000 : CCW 90.00도 위치 이동
//   z     : 현재 위치를 0으로 초기화 (제어 Off 상태에서 권장)
//   p / v : 위치 / 속도 피드백 요청
//==============================================================
#include <SoftwareSerial.h>

const int RS485_RX = 10, RS485_TX = 11, RS485_EN = 3;
const byte MOTOR_ID = 0x00;   // 제품 초기 ID 0x00 (변경했다면 수정)
const unsigned int ENC_PPR = 250;   // 1000CPR / 4 (프로토콜 규칙: CPR은 4로 나눠 입력)

SoftwareSerial rs485(RS485_RX, RS485_TX);

// 프레임 송신: mode + data -> 헤더/크기/체크섬 자동 구성
void sendFrame(byte mode, const byte *data, byte dlen) {
  byte size = dlen + 2;                    // Mode + Data + Checksum
  int sum = MOTOR_ID + size + mode;
  for (byte i = 0; i < dlen; i++) sum += data[i];
  byte chk = (~sum) & 0xFF;

  byte f[16]; byte n = 0;
  f[n++] = 0xFF; f[n++] = 0xFE;
  f[n++] = MOTOR_ID; f[n++] = size; f[n++] = chk; f[n++] = mode;
  for (byte i = 0; i < dlen; i++) f[n++] = data[i];

  while (rs485.available()) rs485.read();  // 수신버퍼 비우기
  digitalWrite(RS485_EN, HIGH);
  rs485.write(f, n);
  rs485.flush();
  digitalWrite(RS485_EN, LOW);

  Serial.print(F("TX:"));
  for (byte i = 0; i < n; i++) { Serial.print(' '); if (f[i]<16) Serial.print('0'); Serial.print(f[i], HEX); }
  Serial.println();
}

// 수신 프레임 읽기 + 위치/속도 피드백(0xD1/0xD2) 해석
void readFeedback() {
  byte buf[24]; byte n = 0;
  unsigned long t0 = millis();
  while (millis() - t0 < 300 && n < 24) {
    if (rs485.available()) buf[n++] = rs485.read();
  }
  if (n == 0) { Serial.println(F("RX: (응답 없음 - 결선/ID/전원 확인)")); return; }
  Serial.print(F("RX:"));
  for (byte i = 0; i < n; i++) { Serial.print(' '); if (buf[i]<16) Serial.print('0'); Serial.print(buf[i], HEX); }
  Serial.println();
  for (int i = n - 4; i >= 0; i--) {
    if (buf[i] == 0xFF && buf[i+1] == 0xFE) {
      byte mode = buf[i+5];
      if ((mode == 0xD1 || mode == 0xD2) && i + 11 < (int)n + 1) {
        byte dir = buf[i+6];
        unsigned int a = ((unsigned int)buf[i+7] << 8) | buf[i+8];
        unsigned int b = ((unsigned int)buf[i+9] << 8) | buf[i+10];
        byte cur = buf[i+11];
        if (mode == 0xD1) {  // 위치 피드백: 위치[0.01도] 속도[0.1RPM] 전류[100mA]
          Serial.print(F("위치: ")); Serial.print(dir ? F("CW ") : F("CCW "));
          Serial.print(a / 100.0); Serial.print(F("도, 속도 "));
          Serial.print(b / 10.0); Serial.print(F("RPM, 전류 "));
          Serial.print(cur * 0.1); Serial.println(F("A"));
        } else {             // 속도 피드백: 속도[0.1RPM] 위치[0.1도] 전류[100mA]
          Serial.print(F("속도: ")); Serial.print(dir ? F("CW ") : F("CCW "));
          Serial.print(a / 10.0); Serial.print(F("RPM, 위치 "));
          Serial.print(b / 10.0); Serial.print(F("도, 전류 "));
          Serial.print(cur * 0.1); Serial.println(F("A"));
        }
      }
      break;
    }
  }
}

void speedMove(byte dir, unsigned int spd01rpm, byte time01s) {   // 가감속 속도제어 0x03
  byte d[4] = { dir, (byte)(spd01rpm >> 8), (byte)(spd01rpm & 0xFF), time01s };
  sendFrame(0x03, d, 4);
}
void posMove(byte dir, unsigned int pos001deg, byte time01s) {    // 가감속 위치제어 0x02
  byte d[4] = { dir, (byte)(pos001deg >> 8), (byte)(pos001deg & 0xFF), time01s };
  sendFrame(0x02, d, 4);
}
void setU16(byte mode, unsigned int v) {                          // 2바이트 설정값 송신
  byte d[2] = { (byte)(v >> 8), (byte)(v & 0xFF) };
  sendFrame(mode, d, 2);
}
void ctrlOnOff(bool on) {                                         // 제어 On/Off 0x0C
  byte d[1] = { on ? (byte)0x00 : (byte)0x01 };
  sendFrame(0x0C, d, 1);
}

void setup() {
  Serial.begin(9600);
  rs485.begin(9600);                 // 제품 초기값 9600bps
  pinMode(RS485_EN, OUTPUT);
  digitalWrite(RS485_EN, LOW);
  Serial.println(F("PG42BL42100E1K + BLC-400R4E ready. (V1.2)"));
  Serial.println(F("초기 1회(제어 Off 상태에서): c(분해능) d<감속비> | e/E f1000 r500 s g9000 G9000 z p v"));
}

void loop() {
  if (!Serial.available()) return;
  String cmd = Serial.readStringUntil('\n');
  cmd.trim();
  if (cmd.length() == 0) return;
  char c = cmd.charAt(0);
  long v = cmd.substring(1).toInt();
  switch (c) {
    case 'e': ctrlOnOff(true);  Serial.println(F("제어 On"));  break;
    case 'E': ctrlOnOff(false); Serial.println(F("제어 Off")); break;
    case 'f': speedMove(0x01, constrain(v, 1, 65533), 10); break;        // CW, 도달 1.0s
    case 'r': speedMove(0x00, constrain(v, 1, 65533), 10); break;        // CCW
    case 's': speedMove(0x01, 1, 5); delay(600); speedMove(0x01, 1, 1);
              Serial.println(F("감속 정지")); break;
    case 'g': posMove(0x01, constrain(v, 0, 65533), 10); break;          // CW 위치
    case 'G': posMove(0x00, constrain(v, 0, 65533), 10); break;          // CCW 위치
    case 'c': setU16(0x0A, ENC_PPR);   // 분해능 설정(10번) - EEPROM 기록, 제어 Off에서
              Serial.println(F("분해능 등록: 1000CPR -> 250 입력 (CPR/4 규칙)")); break;
    case 'd': if (v < 1) { Serial.println(F("감속비를 입력하세요 (예 d14)")); return; }
              setU16(0x0B, (unsigned int)(v * 10));   // 감속비 설정(11번) - 0.1비 단위
              Serial.print(F("감속비 1/")); Serial.print(v);
              Serial.print(F(" 등록 (전송값 ")); Serial.print(v * 10); Serial.println(F(")")); break;
    case 'z': sendFrame(0x0F, nullptr, 0); Serial.println(F("위치 0 초기화 (15번 명령)")); break;
    case 'p': sendFrame(0xA1, nullptr, 0); readFeedback(); return;
    case 'v': sendFrame(0xA2, nullptr, 0); readFeedback(); return;
    default:  Serial.println(F("? e/E c d14 f1000 r500 s g9000 G9000 z p v")); return;
  }
  readFeedback();  // 명령 후 응답/에코 로그 표시
}
