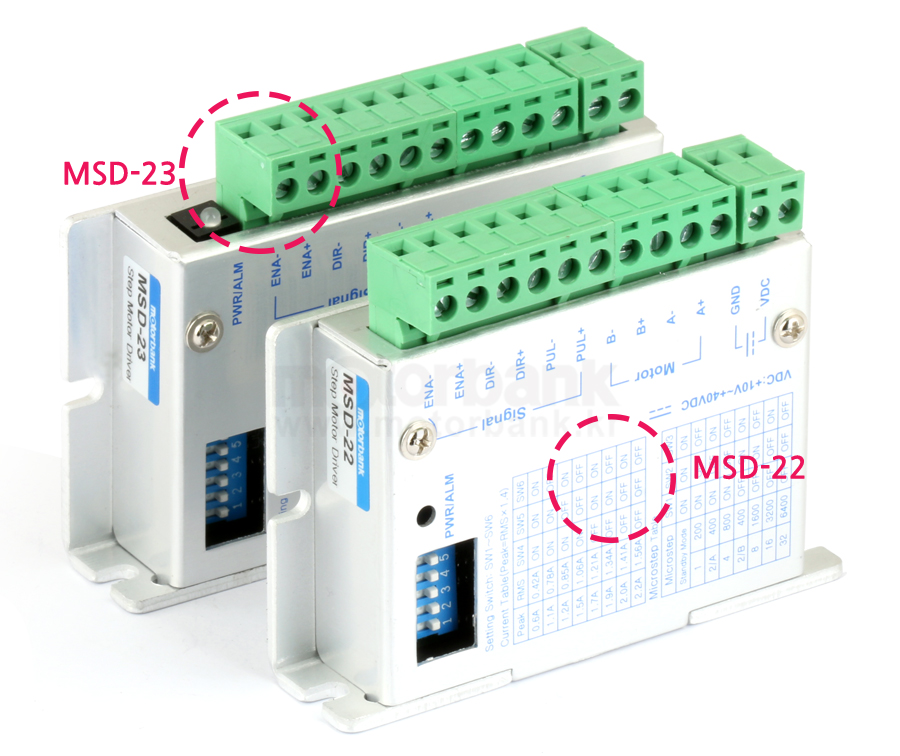

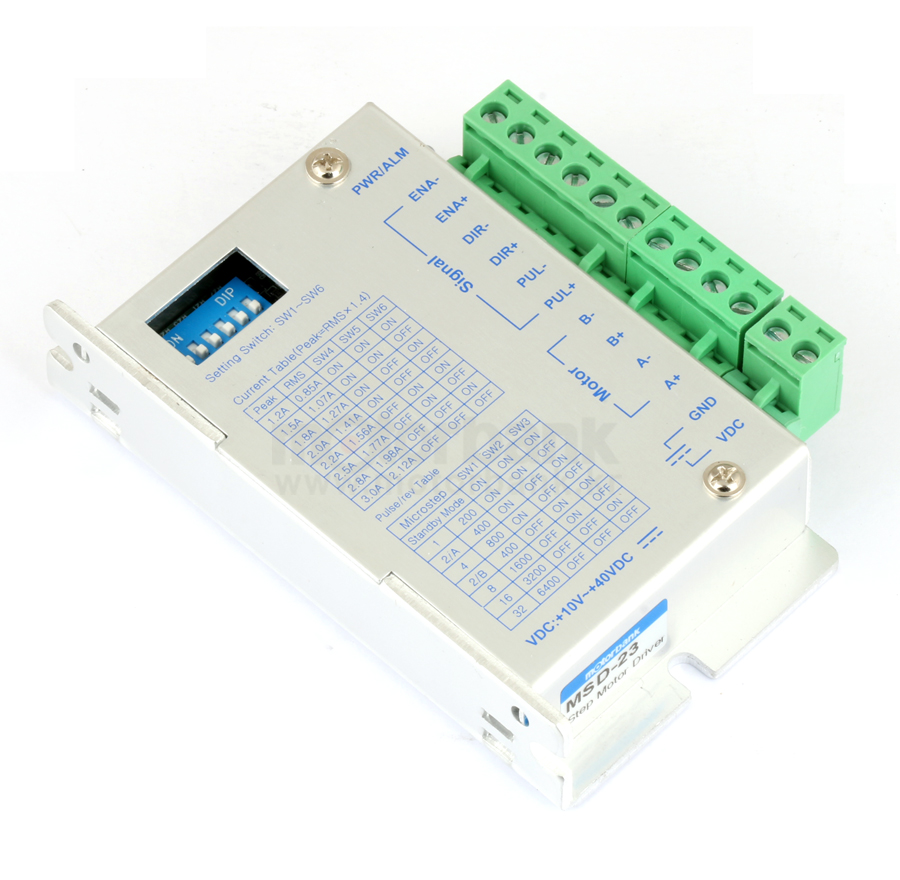

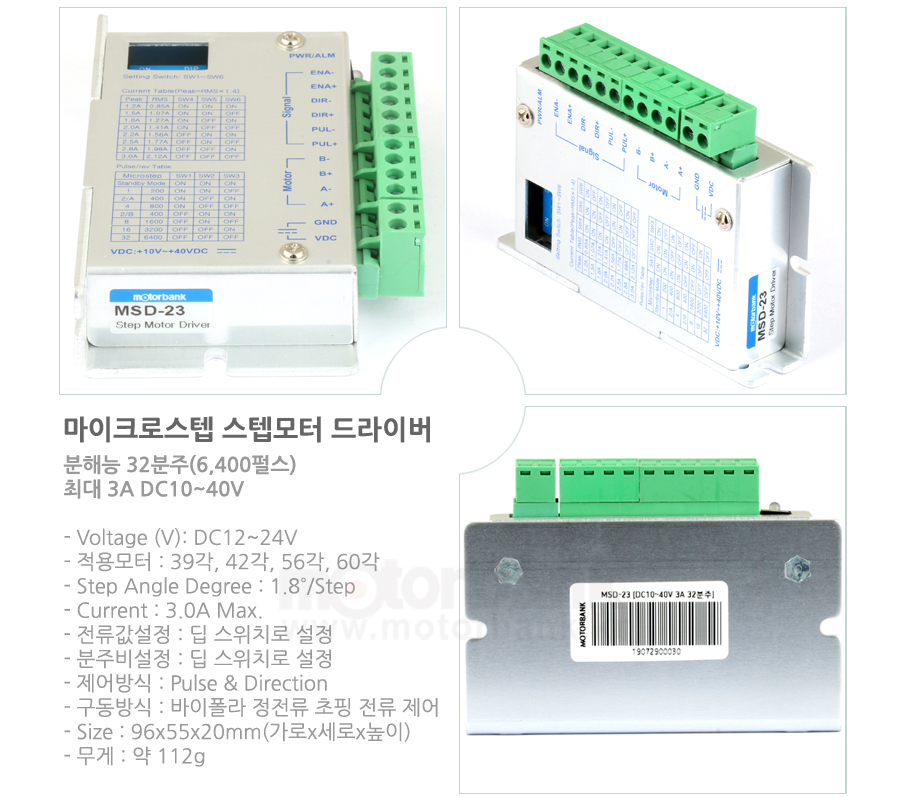

개설
첨단 바이폴라 항류절파 구동 기술
DC10~40V 전력공급
8 단 출력 위상 전류 설정, 자동 반전 류 기능, 7 단 세분 설정, 최대 32 세분, 다양한 기계적 전송 충족
광학적으로 분리 된 신호 입력 / 출력
과전압, 저전압, 과전류 및 단락 보호 기능이 있습니다.
오프라인 기능으로 전류가 3A 이하인 스테핑 모터에 적합

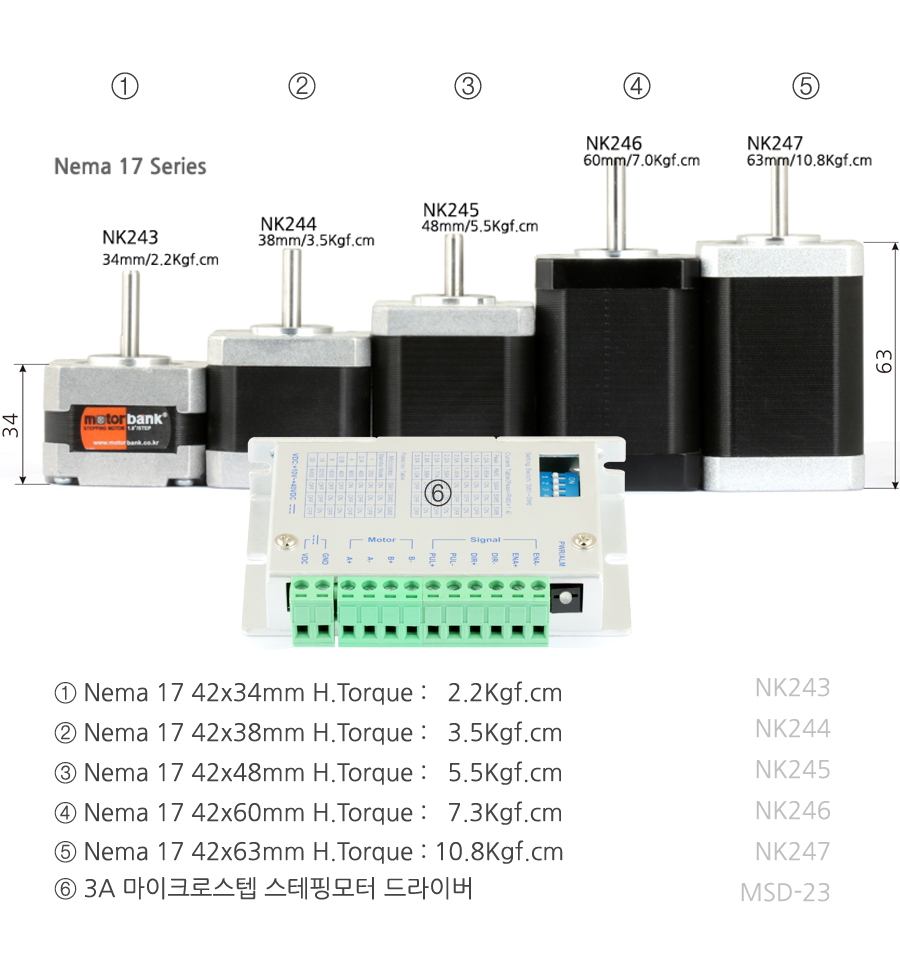

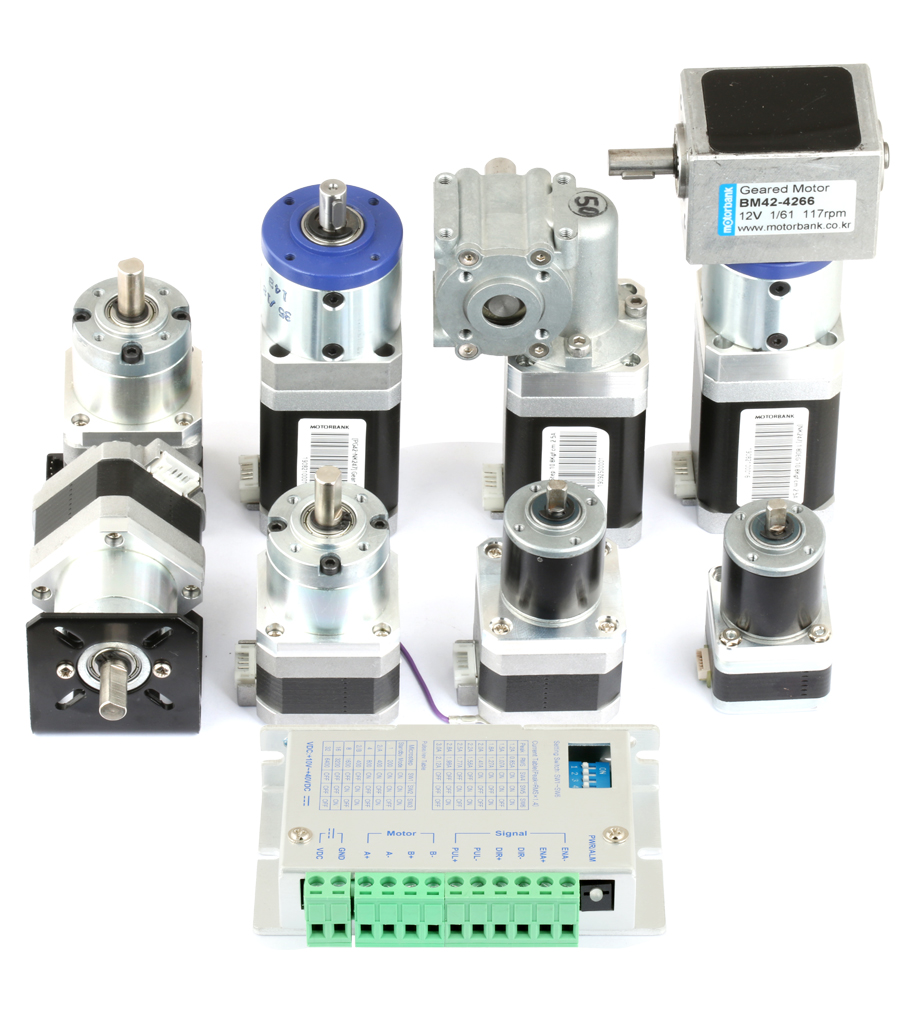

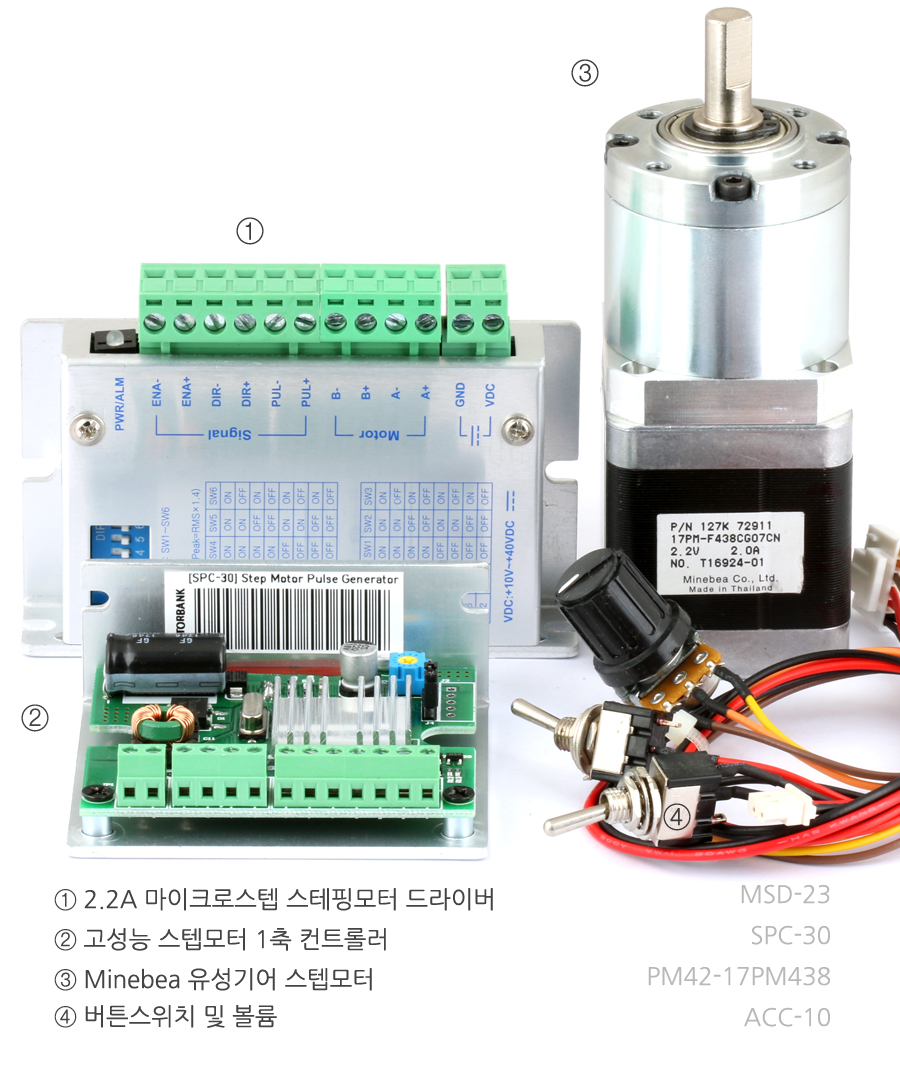

모터 추천

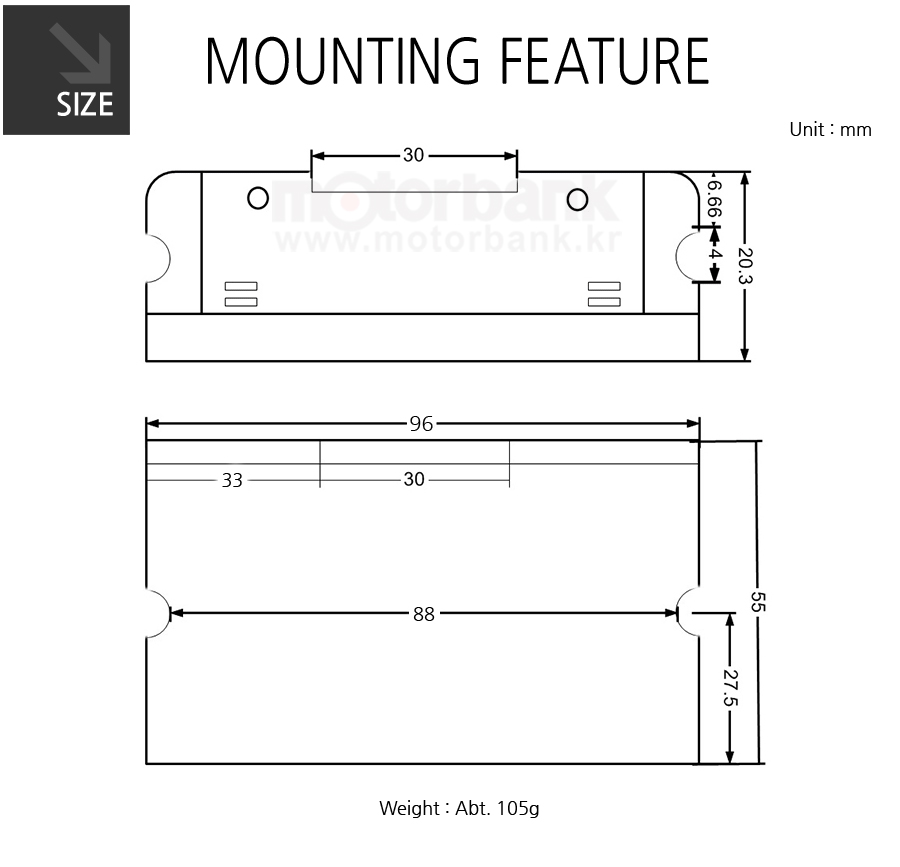

특성

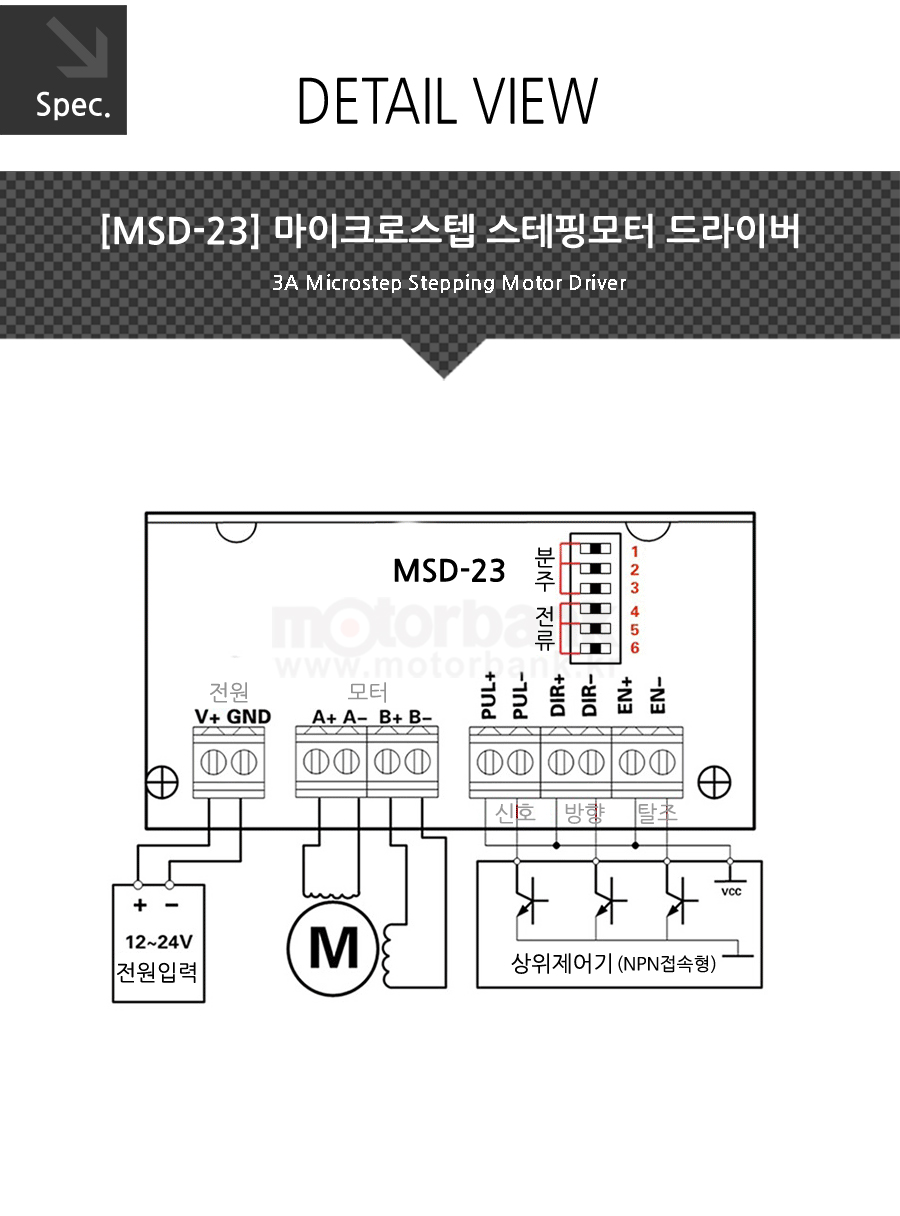

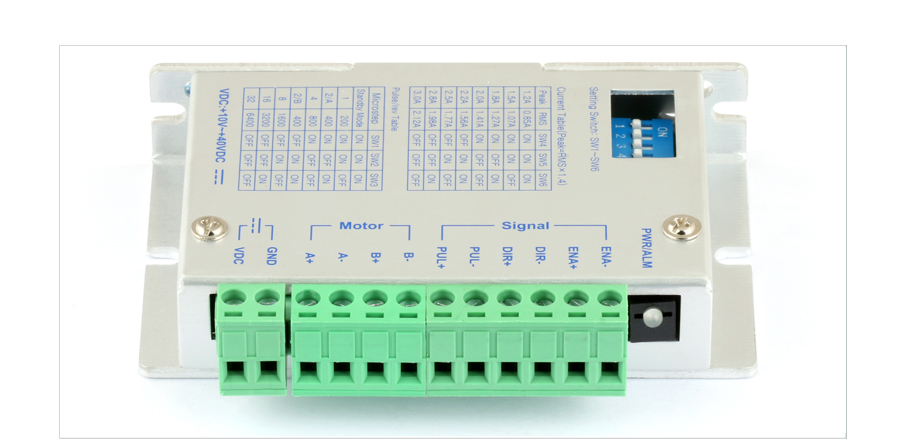

모터 연길 방식
모터 명판에 표시된 전기 매개 변수는 단일 권선의 전기 매개 변수입니다.
6 선식 모터 완전 권선의 위상 저항은 단일 권선의 2 배이고 위상 인덕턴스는 단일 권선의 4 배입니다. 따라서 6 선식 모터의 완전 권선 연결은 저속 영역에서 더 큰 출력 토크를 얻을 수 있지만 또한 고속으로 이어집니다. 출력 토크가 감소 할 때. 이 배선 방법을 사용할 때는 모터 발열을 줄이기 위해 정격 전류의 70 %로 설정해야합니다.
8 선식 모터를 병렬로 연결하면 위상 저항은 단일 권선의 50 %이고 위상 인덕턴스는 단일 권선과 같으며 위상 전류는 단일 권선의 두 배이므로 더 빠른 속도와 토크 출력을 얻을 수 있습니다.
8 선식 모터를 직렬로 연결하면 위상 저항은 단일 권선의 두 배이고 위상 인덕턴스는 단일 권선의 두 배이므로 저속 영역에서 더 큰 출력 토크를 얻을 수 있지만 동시에 고속에서 는 출력 토크가 감소합니다. 이 배선 방법을 사용할 때는 모터 발열을 줄이기 위해 정격 전류의 70 %로 설정해야합니다.
6 선식 및 8 선식 모터의 반감기 연결은 4 선 모터와 동일합니다.
성능지표
시순제어
PUL 및 DIR 신호는 고속 광 커플러 절연 입력입니다. 세 가지 인터페이스 모드 지원 : 공통 양극, 공통 음극 및 차동, 펄스 하강 에지 유효, 넓은 레벨 수신 범위 5V.
ENA 신호는 오프라인 신호이며 유효하면 모터에 여자 (FREE) 상태가 없습니다.
상태표시등
보호기능
드라이브는 드라이브 와 모터의 안전을 최대한 보호 할 수있는 완전한 보호 기능을 가지고 있습니다.
드라이버가 과열, 출력 과전류 또는 상간 단락 경보가 발생하면 드라이버 패널의 빨간색 상태 표시등이 켜지고 동시에 모터 활성화가 자동으로 차단되어 모터가 오프라인 상태가됩니다.
전류,세분설정
이 드라이버의 현재 설정은 DIP 스위치 SW4, SW5, SW6의 상태를 변경하여 실현됩니다.
다른 모터를 일치 시키려면 드라이버의 출력 전류를 이에 상응하도록 설정해야합니다. 설정된 출력 전류는 일반적으로 스테퍼 모터의 명판에 표시된 전류 값을 나타내며이 값은 모터의 피크 전류 (Peak)입니다.
스위치를 OFF 상태로 돌리고 ON 상태로 내리면 특정 전류 해당 테이블은 다음과 같습니다.
반류설정
이 드라이브의 반류 기능은 자동 반류 기능이므로 설정할 필요가 없습니다.
인버터는 제어 펄스 신호가 약 0.5 초 동안인가를 중단하면 자동으로 반전 류 상태로 들어갑니다. 이것은 전력 소비를 줄이고 모터 발열을 줄이기 위해 모터 위상 전류가 작동 시간의 70 %입니다. 새로운 제어 펄스를 수신하면 인버터는 자동으로 포인트 전류 상태를 종료합니다.
주요
전류를 설정하고 세분화 할 때 드라이버의 전력 인버터 부분에 전류 변이가 미치는 영향을 피하기 위해 드라이버는 전원 공급 장치가없는 상태 여야합니다. 파라미터 설정이 완료된 후 전원을 다시 켜면 새로운 전류가 적용됩니다. 불규칙한 작동으로 인해 드라이브가 손상 될 수 있습니다.
드라이버와 상위 제어기 사이의 연결 케이블은 차폐되어야하며 차폐 층은 표준 접지 또는 상위 제어기의 접지 단자에 연결되어야합니다.
상품필수 정보
| 품명/모델명 | 상품상세참조 | ||
|---|---|---|---|
| 법에의한 인증/허가 확인할수 있는경우 | 상품상세참조 | ||
| 제조국/원산지 | 상품상세참조 | ||
| 제조자/수입자 | 상품상세참조 | ||
| AS 책임자/전화번호 | 상품상세참조 | ||
배송안내
교환 및 반품안내
- 상품 스티커제거 또는 전압인가, 샤프트 물림으로 상품 가치 훼손 시에는 상품수령후 7일 이내라도 교환 및 반품이 불가능합니다.
- 저단가 상품, 일부 특가 상품은 고객 변심에 의한 교환, 반품은 고객께서 초기,왕복배송비를 부담하셔야 합니다(제품의 하자,배송오류는 제외)
- 일부 상품은 원자재값 상승, 부품가격 변동 등 제조사 사정으로 가격이 변동될 수 있습니다.
※ 저희 취급품들은 모두 산업용 부품으로 자동화 라인에서 로봇에 의해 생산되며, 생산과 동시에 품질체크를 합니다. 생산 완료 후에는 QC룸, 에이징 테스트, 모든 테스트에서
통과한 제품이고, 쇼핑몰 판매 특성 상 제품 출하 전 다시 한번 전수 검사를 합니다.
제품은 CJ대한통운에 위탁하며, 제품 배송 중 발생한 파손은 처리가 가능하오나 그외 사용 중 파손, 전원을 바꿔 인가해 드라이버 훼손으로 인한 불량, 제품 테스트 중 발생한 불량은
저희가 책임지지 않습니다. 또한 반품,교환 불가합니다.
- 특조 제품, 조립제품 등은 인수 후에는 교환/반품기간내라도 교환 및 반품이 불가능 합니다.
- 교환/환불 불가라고 표시된 제품은 인수 후에는 교환/반품기간내라도 교환 및 반품이 불가능 합니다.
- 단순변심에 의한 반품,교환으로 다시 저희에게 보내주실 경우, 받으신 상태 그대로 포장하여 보내주시기 바랍니다. 포장상태 불량으로 운송 중 제품이 훼손된 경우
교환 및 반품이 불가능 합니다.
- 일부 특가 상품의 경우, 인수 후에는 제품 하자나 오배송의 경우를 제외한 고객님의 단순변심에 의한 교환, 반품이 불가능할 수 있사오니, 각 상품의 상품상세정보를 꼭 참조하십시오.
환불안내
- 상품 청약철회 가능기간은 상품 수령일로 부터 7일 이내 입니다.
※ 본제품은 산업용 부품으로 기업체에서는 이 분야 전문가가 수십개의 샘플들을 구입하여 오랜 기간 수십가지 항목의 성능과 적합성을
테스트한 후에 결정하고, 만족하면, 수백, 수천또는 수만개씩 구입하는 전문지식이 필요한 제품입니다.
전문적 지식이 필요한 전자, 전기, 기계 부품의 특성상 제품이 불량이거나, 주문한 제품과 다른 제품인 경우를 제외하고, 제품의 하자가 없을 경우,
이미 사용한 제품을 고객의 단순 변심으로 교환, 반품, A/S 불가합니다.
또한, 산업용 부품은 공산품처럼 인지 상품이 아니라서, 전문적 지식이 없는 개인 사용자나 초보자는 구입 먼저하고
원하는 성능과 기대에 부합하지 않으면, 무조건 반품이나 교환을 요구하여 이로인한 손실로 택배비, 결제수수료, 포장비등의 비용을
구제 받을 길이 없어, 잘 모르시는 분들에게는 쇼핑몰로 판매를 안하고, 전문가나 기업체들과 같이 반품이나 교환,환불을
요구하지 안는다면 구입하셔도 됩니다.
AS안내
- 책임 제한 고지
일반적으로 제조사/판매사는 2차 피해(기구 손상 등)에 대한 법적 책임을 지지 않음을 설명합니다.
“당사의 제품을 사양 범위를 벗어나 사용함으로 인해 발생한 간접적 손해(기기 손상, 시스템 장애 등)에 대해서는 보상 책임이 없음을 구매 약관 및 계약서에 명시하고 있습니다.”
- 소비자분쟁해결 기준(공정거래위원회 고시)에 따라 피해를 보상받을 수 있습니다.
- A/S는 판매자에게 문의하시기 바랍니다.
※ 본제품은 산업용 부품으로 기업체에서는 이 분야 전문가가 수십개의 샘플들을 구입하여 오랜 기간 수십가지 항목의 성능과 적합성을
테스트한 후에 결정하고, 만족하면, 수백, 수천또는 수만개씩 구입하는 전문지식이 필요한 제품입니다.
전문적 지식이 필요한 전자, 전기, 기계 부품의 특성상 제품이 불량이거나, 주문한 제품과 다른 제품인 경우를 제외하고, 제품의 하자가 없을 경우,
이미 사용한 제품을 고객의 단순 변심으로 교환, 반품, A/S 불가합니다.
또한, 산업용 부품은 공산품처럼 인지 상품이 아니라서, 전문적 지식이 없는 개인 사용자나 초보자는 구입 먼저하고
원하는 성능과 기대에 부합하지 않으면, 무조건 반품이나 교환을 요구하여 이로인한 손실로 택배비, 결제수수료, 포장비등의 비용을
구제 받을 길이 없어, 잘 모르시는 분들에게는 쇼핑몰로 판매를 안하고, 전문가나 기업체들과 같이 반품이나 교환,환불을
요구하지 안는다면 구입하셔도 됩니다.
※ 전압, 토크,속도,전류,파워,샤프트 도면은 원하시는 스펙에 맞게 바뀔 수 있습니다. 대량구매시 전화문의 바랍니다.

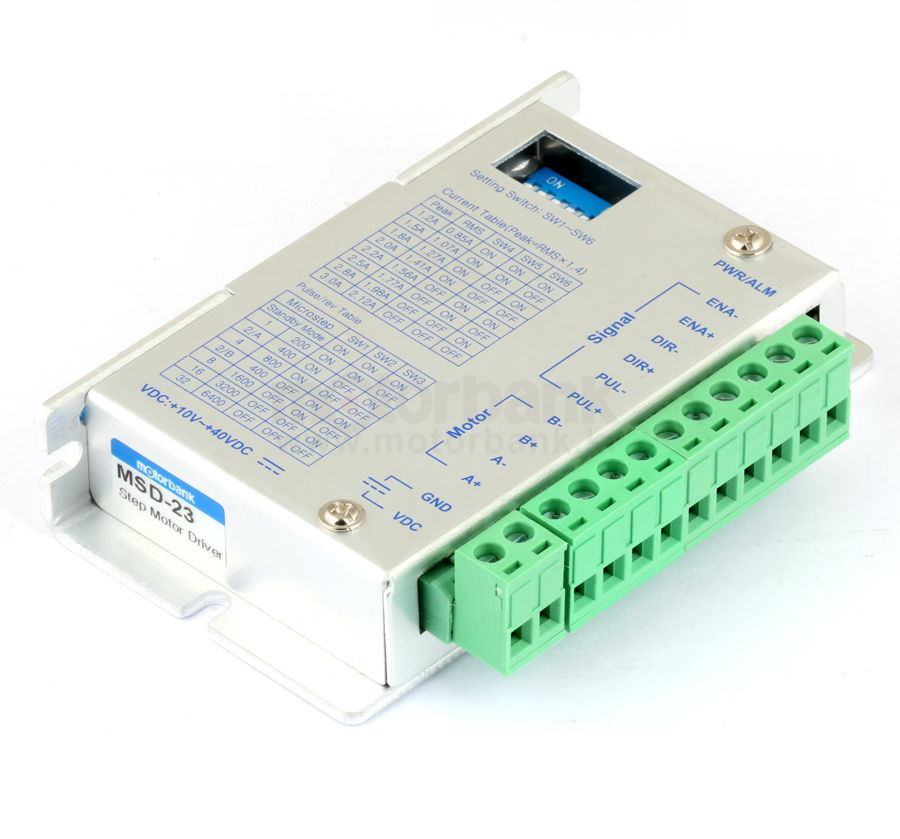

이미지 확대보기마이크로스텝 2상 스테핑모터 드라이버 MSD-23 32분주 3A
