7200rpm
무부하속도
12V·24V 공통
고속회전형 |
12V·24V
전압 옵션 선택
최대출력
81W / 109W |
Ø36mm
외경 × 길이 60mm
슬롯리스 구조
표준 길이 모델 |
| 구분 | DC12V형 BL3660-1207 |
DC24V형 BL3660-2407 |
| 무부하속도 | 7200rpm | 7200rpm |
| 무부하전류 | 0.47A | 0.12A |
| 정격속도 ★ | 6370rpm | 6660rpm |
| 정격토크 ★ | 49.50mN·m (약 0.505kgf·cm) | 43.50mN·m (약 0.444kgf·cm) |
| 정격전류 ★ | 3.63A | 1.50A |
| 최대출력 | 80.92W | 109.33W |
| 스톨토크 | 429.3mN·m (약 4.38kgf·cm) | 580.0mN·m (약 5.91kgf·cm) |
| 스톨전류 | 27.91A | 18.46A |
|
DC12V형이 맞는 경우
장비 전원이 12V 배터리·12V 시스템으로 고정된 경우.
정격토크는 24V형보다 약간 높습니다(49.5mN·m).
다만 정격전류가 3.63A로 커서 배선·드라이버·전원의
전류 용량을 여유 있게 잡아야 합니다.
|
DC24V형이 맞는 경우
전압 선택이 자유롭다면 24V형을 권장합니다.
최대출력이 더 높고(109W), 정격전류가 1.5A로 작아
발열·배선 부담이 적으며, 무부하전류도 낮아
효율 면에서 유리합니다. 산업용 24V 시스템에 그대로 대응합니다.
|
|
코깅토크 최소 · 토크리플 감소
슬롯이 없는 고정자 구조로 자기적 걸림이 거의 없어
저속부터 고속까지 회전이 매끄럽고 속도 균일성이 좋습니다.
정밀 회전제어 장비에서 슬롯형과 뚜렷한 차이를 보입니다.
|
저진동 · 저소음 고속회전
토크 맥동이 작아 진동·소음이 적고, 철손 부담이 작아
7000rpm급 연속 고속운전에 유리합니다. 사용자가 진동과
소음을 직접 체감하는 장비에서 특히 효과적입니다.
|
· 감속비 조합 예(24V형 기준): 10:1 → 출력축 약 666rpm / 20:1 → 약 333rpm에서 토크 증대 (감속기 효율에 따라 실토크 상이)
· 감속기 장착 사양은 대량구매 기준으로 진행되며, 소량 단위 장착은 어렵습니다. 수량·감속비·요구 토크를 기술문의로 협의해 주세요.
| 의료 · 미용 | 의료기기 구동부, 미용·시술 장비, 핸드피스류 — 저진동·저소음이 사용감을 좌우하는 분야 |
| 정밀 회전 | 소형 스핀들, 정밀 회전장비, 광학·계측 회전부, 분석장비 내장 구동 |
| 속도제어 장비 | 정밀 속도제어가 필요한 회전장치 — 코깅이 없어 속도 리플 최소화 |
| 12V·24V 시스템 | 배터리 구동 휴대형 기기(12V형), 산업용 24V 전원 장비(24V형) — 전원에 맞는 사양 선택 가능 |
| 재고 보유 시 | 약 3~5일 출고 |
| 재고 소진 시 | 약 30~40일 (발주 제작) — 양산·프로젝트 일정이 있는 경우 사전 재고 확인 및 선발주를 권장합니다 |

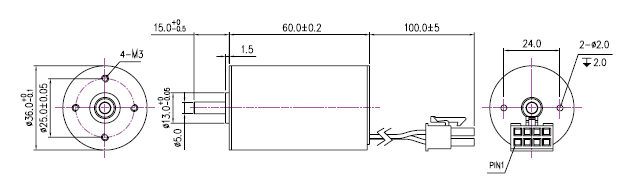

· 기계 사양 — 샤프트 도면 대응 (길이·가공)
· 감속기 사양 — 정밀 저유격 감속기 장착 (대량구매 기준)
· 시리즈 라인업 — 슬롯리스 라인업으로 Ø22급 소형부터 Ø40급까지 복수 사이즈를 보유하고 있습니다. 장비에 맞는 프레임 선정부터 상담 가능합니다.
· 최대출력(12V 80.92W / 24V 109.33W)은 순간 특성값으로 정격출력과 구분됩니다.
· 12V형은 정격전류 3.63A로 전류가 큰 편이므로 드라이버·전원·배선의 전류 용량을 여유 있게 선정하시기 바랍니다.
· 재고 소진 시 납기가 약 30~40일 소요되므로 양산·프로젝트 일정이 있는 경우 재고 확인 및 선발주를 권장합니다.
· 감속기 장착 사양은 대량구매 기준으로만 진행됩니다.
|
|
BL3660-1207 |
BL3660-2407 |
|
|
|
Nominal voltage |
12V |
24V |
|
|
|
No load Speed |
7200 RPM |
7200 RPM |
|
|
|
No load Current |
470mA |
120mA |
|
|
|
Nominal Speed |
6370 RPM |
6660 RPM |
|
|
|
Nominal Torque |
49.50 mNm |
43.50 mNm |
|
|
|
Nominal Current |
3.63 A |
1.50 A |
|
|
|
Maximum Output |
80.92 W |
109.33 W |
|
|
|
Stall Torque |
429.3 mNm |
580.0 mNm |
|
|
|
Stall Current |
27.91 A |
18.46 A |
|
|
