웜감속기, 사이즈에 따라 구조가 달라집니다

2026.08.10 15:55:54 조회수 121

첨부파일 스플라인.jpg

웜감속기, 사이즈와 설계조건에 따라 구조가 달라집니다

웜 결합 방식 · 축 설계 · 사양 통제

모터의 회전은 웜으로 어떻게 전달되는가

웜감속기에서는 모터가 웜을 회전시키고, 웜과 맞물린 웜휠이 출력축을 돌립니다. 이때 모터와 웜을 연결하는 방법은 크게 세 가지로 나눠 볼 수 있습니다.

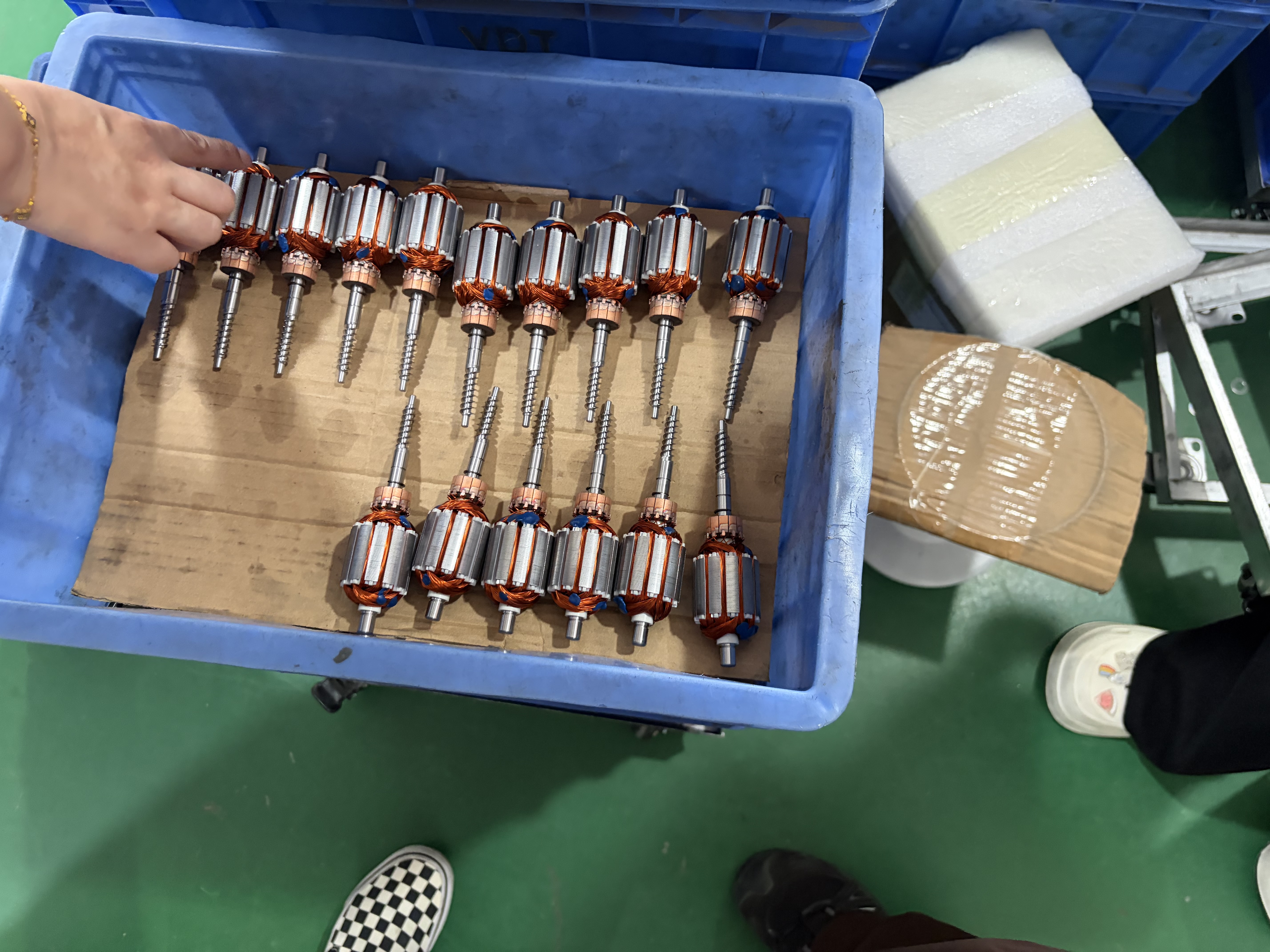

1. 모터축 직접가공형 — 모터축 자체에 웜 치형을 가공해 축과 웜을 한 몸으로 만드는 방식

2. 별도 웜 체결형 — 따로 제작한 웜 부품을 모터축에 압입·핀·키·스플라인 등의 방식으로 고정하는 구조

3. 독립 웜축 연결형 — 웜축을 감속기 내부 베어링으로 지지하고 모터축과 커플링 또는 결합부로 연결하는 구조

직접가공형은 중간 체결부가 없어 부품 수와 누적공차를 줄이고 전체 길이를 짧게 설계하기에 유리할 수 있습니다. 다만 웜 치형의 골까지 가공하면 그 부분의 유효 축지름이 작아지므로, 전달토크와 피로강도를 기준으로 축의 최소 골지름을 확인해야 합니다.

별도 웜 체결형이나 독립 웜축 연결형은 웜에 적합한 소재와 열처리를 별도로 적용하고, 모터 또는 웜 사양을 변경하기가 비교적 쉽습니다. 특히 독립 웜축 구조는 웜에서 발생하는 반경방향 하중과 축방향 하중을 감속기 베어링이 받도록 설계할 수 있어, 전달토크가 크거나 베어링 수명과 정비성을 중시하는 구성에서 검토됩니다.

크기만으로 구조가 자동 결정되지는 않습니다

소형 제품에서 모터축 직접가공형을 많이 볼 수 있고, 크기와 전달토크가 증가할수록 별도 웜이나 독립 웜축 구조를 검토하는 경향은 있습니다. 그러나 작으면 반드시 직접가공형, 크면 반드시 별도형이라는 규칙은 아닙니다.

같은 외형 크기라도 요구 토크, 감속비, 웜의 모듈과 골지름, 모터축 재질, 열처리, 베어링 배치, 허용 길이, 생산 수량과 정비 방식에 따라 다른 구조가 선택될 수 있습니다. 직접가공형도 충분한 축경과 강도를 확보하면 사용할 수 있고, 소형 제품도 조립성과 사양 변경을 위해 별도 웜 구조를 사용할 수 있습니다.

구조별로 달라지는 항목

검토 항목	직접가공형	별도 웜·독립 웜축형
동심도·런아웃	체결부가 없어 누적공차를 줄이기 유리하나, 모터축과 웜 치형의 가공 정밀도가 중요	체결부와 베어링 자리의 동심도·끼워맞춤·조립 공차 관리가 중요
축 강도	웜 골지름이 유효 축지름이 되므로 비틀림·피로강도 확인 필요	웜축과 결합부 각각의 강도 및 미끄럼·풀림 여부 확인 필요
재질·열처리	모터축의 기계적 성질과 웜 치면 요구를 함께 만족해야 함	웜에 맞는 소재·표면처리·열처리를 별도로 정하기 유리
전체 길이	부품 수를 줄여 짧게 설계하기 유리한 경우가 많음	결합부와 베어링 배치에 공간이 필요할 수 있으나 구조에 따라 달라짐
사양 변경·정비	모터축과 웜이 한 부품이므로 변경이나 손상 시 함께 재검토	모터와 웜의 조합 변경 및 부품별 교체에 유리한 경우가 많음

유격은 별도로 봐야 합니다.
감속기의 회전방향 유격은 주로 웜과 웜휠의 치합 간극, 치형 정밀도, 베어링 틈새와 하우징 변형에 의해 결정됩니다. 결합부가 추가되면 동심도와 런아웃, 누적공차 관리 항목은 늘어나지만, 올바르게 설계하고 조립한 별도 웜 구조가 반드시 더 큰 백래시를 갖는 것은 아닙니다.

자잠 여부도 결합 방식만으로 정해지지 않습니다

웜을 모터축에 직접 가공했는지, 별도 부품으로 체결했는지는 자잠의 직접적인 판정 기준이 아닙니다. 자잠 가능성은 웜의 리드각과 치면 마찰 조건, 감속비, 소재, 윤활, 온도와 진동 등의 영향을 받습니다. 자잠이 필요한 경우에는 적용 감속비와 실제 운전 조건을 기준으로 별도 확인해야 합니다.

모터뱅크는 구조를 설계 단계에서 검토합니다

이미 완성된 감속기만 공급하는 경우에는 정해진 구조와 규격 중에서 가장 가까운 사양을 선택해야 합니다.

모터뱅크는 웜과 웜휠의 사양, 축 설계와 하우징 치수를 자체 도면으로 관리합니다. 따라서 감속비만 고르는 것이 아니라 전달토크, 설치공간, 축 강도와 생산 조건을 함께 보고 직접가공형, 별도 웜 체결형 또는 독립 웜축 연결형 중 어떤 구성이 적합한지 검토할 수 있습니다.

다만 구조 변경이 모든 조건을 해결하는 것은 아닙니다. 요구 토크가 기어 치면, 축 또는 베어링의 허용범위를 넘거나 목표 유격과 자잠 조건이 서로 충돌하면 외형 크기, 감속비 또는 제동 방식을 함께 바꿔야 할 수 있습니다.

문의하실 때 필요한 조건

· 필요한 연속 출력토크와 기동·정지 순간의 최대토크

· 입력 회전수와 필요한 출력 회전수

· 설치 가능한 전체 길이와 외형 치수

· 모터와 출력축의 방향, 출력축 지름·길이·키 규격

· 허용 백래시와 위치결정 요구

· 정전 시 자잠 또는 브레이크가 필요한지

· 운전시간, 듀티, 주변 온도와 충격·진동 조건

· 사용 전압과 제어 방식

· 시제품 수량과 연간 예상 수량

특히 설치 길이와 필요 토크가 동시에 제한되는 경우에는 구조 검토의 효과가 큽니다. 다만 사양 변경 제작에는 설계 검토와 시험 기간이 필요하며 최소 주문수량(MOQ)이 발생할 수 있습니다.

정리

· 웜 구동부는 모터축 직접가공형, 별도 웜 체결형, 독립 웜축 연결형으로 구성할 수 있습니다.

· 구조는 크기 하나가 아니라 토크, 웜 골지름, 소재·열처리, 베어링과 설치공간을 함께 보고 결정합니다.

· 직접가공형은 짧고 단순하게 설계하기 유리하지만 웜 골지름의 축 강도를 확인해야 합니다.

· 별도 웜과 독립 웜축은 소재 선택, 사양 변경과 정비에 유리한 경우가 많습니다.

· 백래시와 자잠 여부는 웜의 결합 방식만으로 판단하지 않습니다.

· 요구 조건을 알려주시면 감속비뿐 아니라 적합한 내부 구조부터 검토해 드립니다.

표준 조합으로 조건이 맞지 않는다면

필요 토크, 회전수와 설치공간을 알려주시면 감속비와 축 강도, 웜 결합 구조를 함께 검토해 드립니다. 웜감속기 사양 문의 →
