IP65 · IP66 · IP67 · IP68, 뭐가 다른가
첨부파일
방수·방진 모터 셀렉터
물이 튀는 곳, 씻어내는 곳, 잠기는 곳에 쓰는 모터 — 스텝모터·기어드모터·액추에이터·블로워 전 라인

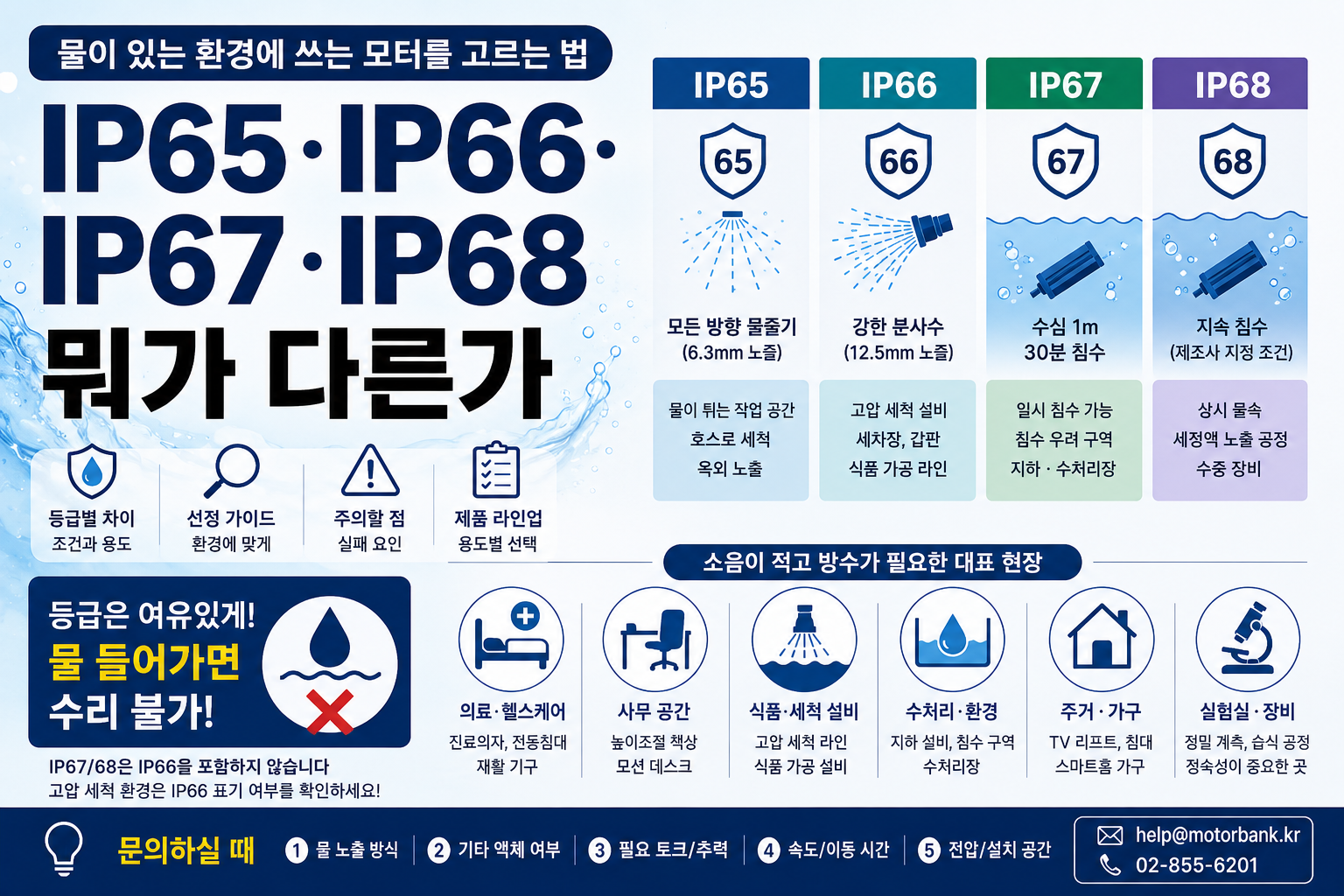

먼저 IP 등급부터 정하세요
IP65 — 모든 방향의 물줄기를 견딤. 물이 튀거나 호스로 씻는 환경
IP66 — 강한 분사수를 견딤. 고압·고온 세척은 별도 시험 등급과 제조사 조건 확인
IP67 — 대표적으로 수심 1m·30분의 일시 침수 시험. 침수 상태 운전을 뜻하지 않음
IP68 — 제조사가 명시한 수심·시간 조건의 침수 시험. 연속 수중 운전 여부는 제품별 확인
여기 소개한 IP65~IP68의 앞자리 6은 분진 완전 차단을 뜻합니다. IP67·IP68이 IP66의 강한 분사수 시험을 자동으로 포함하는 것은 아니므로, 실제 노출 방식별 등급을 각각 확인하세요.
IP65 — 모든 방향의 물줄기를 견딤. 물이 튀거나 호스로 씻는 환경
IP66 — 강한 분사수를 견딤. 고압·고온 세척은 별도 시험 등급과 제조사 조건 확인
IP67 — 대표적으로 수심 1m·30분의 일시 침수 시험. 침수 상태 운전을 뜻하지 않음
IP68 — 제조사가 명시한 수심·시간 조건의 침수 시험. 연속 수중 운전 여부는 제품별 확인
여기 소개한 IP65~IP68의 앞자리 6은 분진 완전 차단을 뜻합니다. IP67·IP68이 IP66의 강한 분사수 시험을 자동으로 포함하는 것은 아니므로, 실제 노출 방식별 등급을 각각 확인하세요.
① IP68 스텝모터 — 10종
제조사가 명시한 IP68 시험 조건에 대응하는 정밀 위치 제어용 스텝모터. 실제 침수 깊이·시간과 침수 중 운전 가능 여부는 각 제품 조건을 확인하세요. 2상 바이폴라 1.8°
| 프레임 | 모델명 | 모터 길이 | 홀딩토크 | 정격전류 |
|---|---|---|---|---|
| 42각 | NK173413P | 34mm | 28N·cm | 1.3A |
| 42각 | NK174015P | 40mm | 40N·cm | 1.5A |
| 42각 | NK174818P | 48mm | 52N·cm | 1.8A |
| 42각 | NK176018P | 60mm | 70N·cm | 1.8A |
| 56각 | NK235628P | 56mm | 126N·cm | 2.8A |
| 56각 | NK237628P | 76mm | 189N·cm | 2.8A |
| 86각 | NK348060P | 80mm | 4N·m | 6.0A |
| 86각 | NK349860P | 98mm | 6N·m | 6.0A |
| 86각 | NK3411860P | 118mm | 8N·m | 6.0A |
| 86각 | NK3415660P | 156mm | 12N·m | 6.0A |
② IP65 방수 스텝모터 — 2종
물줄기·물튀김 환경용. 침수는 되지 않으며, 같은 크기의 IP68 모델이 있으니 환경에 맞춰 선택하세요
| 프레임 | 모델명 | 모터 길이 | 홀딩토크 | 정격전류 |
|---|---|---|---|---|
| 42각 | NK174720SK | 47mm | 0.45N·m | 2A |
| 56각 | NK235605SK | 84mm | 2.2N·m | 5A |
③ IP68 기어드모터 — 7종
웜기어(직각축·조건부 자잠 검토)와 유성기어(동축·고효율) 두 방식. 감속비는 옵션에서 선택합니다. 웜의 역구동 방지 여부는 리드각·마찰·부하 조건에 따라 달라지므로, 낙하 위험이 있는 축에는 브레이크 등 별도 안전장치가 필요합니다.
| 방식 | 모델명 | 전압 | 출력 | 무부하 속도 | 정격토크 |
|---|---|---|---|---|---|
| 유성기어 | PGM45-4578P-60 | 12V/24V | 50W | 6000rpm | 1.5~138kgf·cm |
| 유성기어 | PGM45-4578P-80 | 24V | 60W | 8000rpm | 1.8~140kgf·cm |
| 유성기어 | PGM60-60107P | 24V | 300W | 6000rpm | 8~450kgf·cm |
| 웜기어 | WGM40-4082P-60 | 12V/24V | 5W | — | 70kgf·cm |
| 웜기어 | WGM40-4082P-80 | 12V / 24V | 5W | — | 70kgf·cm |
| 웜기어 | WGM58-4578P-60 | 12V/24V | 80W | 6000rpm | 0.3~10N·m |
| 웜기어 | WGM58-4578P-80 | 12V/24V | 100W | 8000rpm | 0.5~12N·m |
④ IP67 리니어액추에이터 LM4075-P — 8종
대표적인 IP67 시험 조건인 수심 1m·30분의 일시 침수 대응 사양이며, 침수 상태에서의 운전을 뜻하지 않습니다. 볼스크류 리드 선택으로 속도와 추력이 갈립니다. 감속비 1:20 / 1:33 선택
| 리드 | 모델명 | 특성 |
|---|---|---|
| 3.175mm | LM4075-P3 | 리드가 짧아 정밀·고추력 |
| 1.75mm | LM4075-P1 | 리드가 짧아 정밀·고추력 |
| 지정 | LM4075-P | 맞춤 제작 · 리드 지정 |
| 6mm | LM4075-P6 | 리드가 길어 빠른 이송 |
| 5mm | LM4075-P5 | 리드가 길어 빠른 이송 |
| 9mm | LM4075-P9 | 리드가 길어 빠른 이송 |
| 7.5mm | LM4075-P7 | 리드가 길어 빠른 이송 |
| 12mm | LM4075-P12 | 리드가 길어 빠른 이송 |
⑤ 리니어액추에이터 LM-45120 — 58종(IP 등급 확인 필요)
추력 750~4,500N. 전압과 추력을 정하면 속도가 결정됩니다. 현재 상세페이지에 IP 등급이 명시되지 않아, 방수·방진 환경 적용 전에는 등급과 시험 조건을 반드시 확인해야 합니다.
계열 읽는 법 — LM-45120-[전압][추력코드][A/B][E] · 무접미 60W / A·B 80W 사양 / E 엔코더 장착(1PPR 피드백). 중간 위치 제어와 다축 동기는 제어기·원점 설정·요구 분해능을 함께 검토해야 합니다.
| 추력 | 속도 | DC12V | DC24V | DC48V | 엔코더형(E) |
|---|---|---|---|---|---|
| 750N 약 76kgf | 40mm/s | LM-45120-1275 | LM-45120-2475 | LM-45120-4875A | 2종 |
| 1,000N 약 102kgf | 30mm/s | LM-45120-12100B | LM-45120-24100 | – | 3종 |
| 1,200N 약 122kgf | 25mm/s | LM-45120-12120A | LM-45120-24120A | LM-45120-48120A | 4종 |
| 1,500N 약 153kgf | 20mm/s | LM-45120-12150A | LM-45120-24150A | LM-45120-48150A | 2종 |
| 2,000N 약 204kgf | 15mm/s | LM-45120-12200 | LM-45120-24200 | – | 2종 |
| 2,500N 약 255kgf | 10mm/s | LM-45120-12250A | LM-45120-24250A | LM-45120-48250A | 4종 |
| 3,000N 약 306kgf | 8mm/s | LM-45120-12300B | LM-45120-24300A | LM-45120-48300A | 5종 |
| 3,500N 약 357kgf | 5mm/s | LM-45120-12350 | LM-45120-24350 | – | 2종 |
| 4,500N 약 459kgf | 5mm/s | LM-45120-12450A | LM-45120-24450A | LM-45120-4850A | 2종 |
※ 이 라인은 상세페이지에 IP 등급이 표기되어 있지 않습니다. 정확한 방수 등급은 구매 전 문의로 확인해 주세요.
⑥ 방수 블로워 · 기타 — 3종
옥외·습한 환경의 송풍과 진동 용도
| 품목 | 모델명 | IP | 주요 사양 |
|---|---|---|---|
| 블로워 | BLP-8665 | IP66 | 12V · 92W · 742L/min |
| 블로워 | BLP-3260 | IP67 | 12V · 6W · 323L/min |
| 진동모터 | MB1638V | — | 방수 타입 · DC3V |
고를 때 확인할 것
숫자보다 실제 노출 조건을 맞추세요 — 물튀김·강한 분사·일시 침수·지속 침수는 시험 방식이 서로 다릅니다. 단순히 한 단계 높은 숫자를 고르기보다 필요한 시험 등급과 제조사 조건을 확인하세요. 침수 후에는 전원을 넣지 말고 절연과 부식 상태를 점검한 뒤, 교체 또는 전문 수리 가능 여부를 판단해야 합니다.
케이블 인입부와 커넥터도 함께 — 모터 본체의 IP 등급이 결선부에 자동으로 적용되지는 않습니다. 노출된 접속부는 단락·부식 또는 침수 경로가 될 수 있으므로, 요구 등급의 방수 커넥터·케이블 글랜드·실링과 물고임 방지 배선을 함께 검토하세요.
화학약품은 별도 확인 — IP 등급은 물에 대한 기준입니다. 세정액·용제·산알칼리에 노출된다면 실 재질과의 적합성을 문의로 확인해 주세요.
온도 변화에 의한 호흡 — 밀폐된 모터는 온도가 오르내리며 내부 압력이 변합니다. 급격한 온도 변화가 반복되는 환경이라면 사용 조건을 알려주세요.
케이블 인입부와 커넥터도 함께 — 모터 본체의 IP 등급이 결선부에 자동으로 적용되지는 않습니다. 노출된 접속부는 단락·부식 또는 침수 경로가 될 수 있으므로, 요구 등급의 방수 커넥터·케이블 글랜드·실링과 물고임 방지 배선을 함께 검토하세요.
화학약품은 별도 확인 — IP 등급은 물에 대한 기준입니다. 세정액·용제·산알칼리에 노출된다면 실 재질과의 적합성을 문의로 확인해 주세요.
온도 변화에 의한 호흡 — 밀폐된 모터는 온도가 오르내리며 내부 압력이 변합니다. 급격한 온도 변화가 반복되는 환경이라면 사용 조건을 알려주세요.
선정 상담
사용 환경(물튀김·세척·침수·옥외), 필요한 토크 또는 추력, 속도, 전압을 알려주시면 적합한 등급과 모델을 확인해 드립니다.
표준 사양 외 IP 등급 지정 제작도 가능합니다.
상품문의 게시판 · help@motorbank.kr · 02-855-6201
표준 사양 외 IP 등급 지정 제작도 가능합니다.
상품문의 게시판 · help@motorbank.kr · 02-855-6201
